TRIENERGY Stehfalzblechsystem

Das smarte Einlegesystem für Stehfalzdächer

Unser flexibles Montagesystem aus europäischer Produktion eignet sich perfekt für die Installation auf Stehfalzdächern.

Vorteile des Montagesystems

Das System sorgt fĂĽr dauerhaften Halt und Montagen in Rekordzeit.

Schnelle Montage

Weniger Komponenten und die einfache Montage sorgen fĂĽr maximale Installationsgeschwindigkeit und machen das System effizient und anwenderfreundlich.

Schwimmende Lagerung

Die schwimmende Lagerung mit Einlegeprofilen schützt das Dach und die Komponenten, da keine thermische Trennung nötig ist.

Maximale Stabilität

Die Planung erfolgt mit dem Solar-Pro Tool, inklusive optimierter Statikberechnung gemäss den geografischen Gegebenheiten.

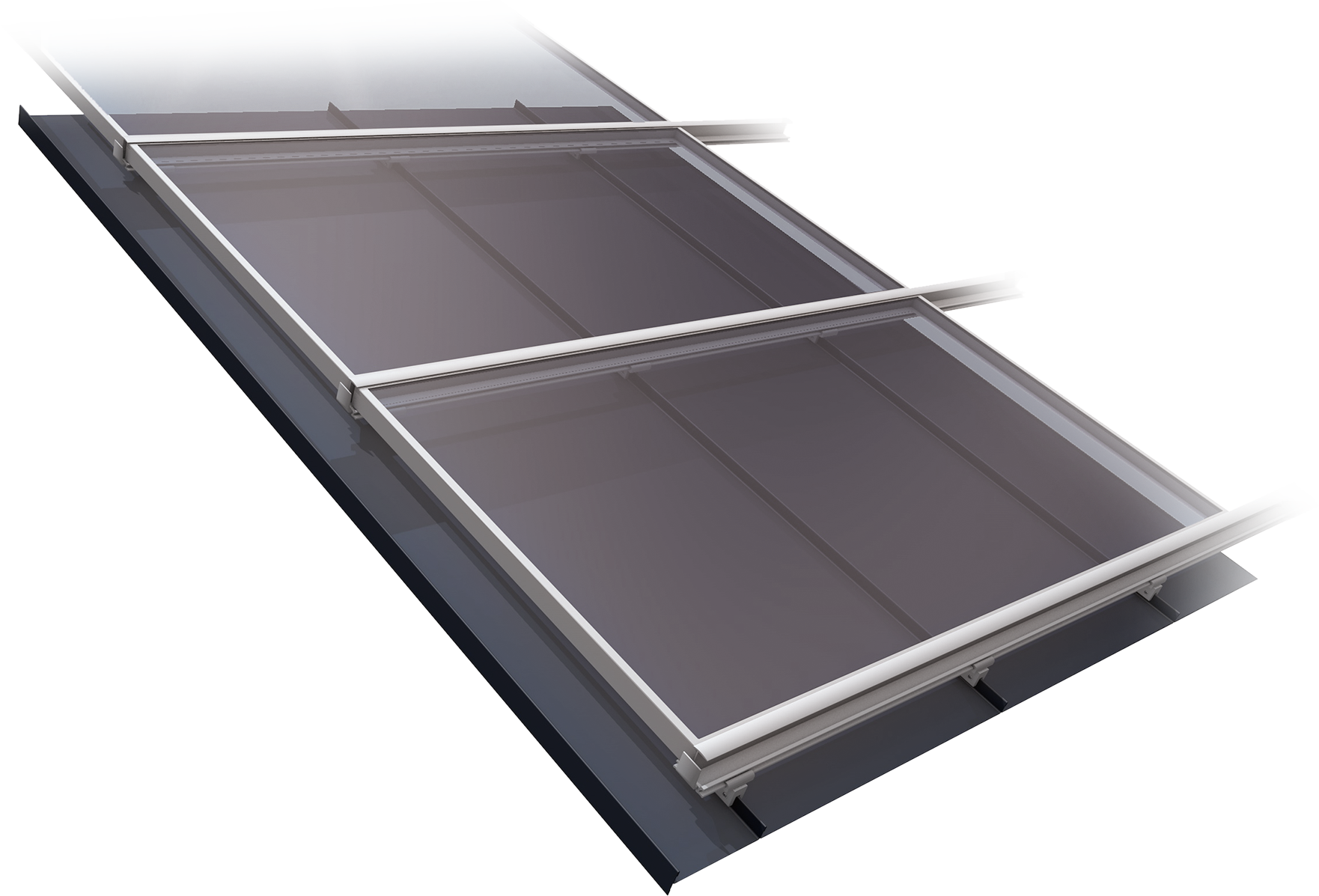

pv montagesystem stehfalzblech 08 09 tri stand standingseam cmyk fin solo rz

Montagesystem fur verschiedene Flachdächer

So steigerst du deine Effizienz spielend

Realisiere dein Projekte in Rekordzeit: Dank smarter Planungssoftware, weniger Komponenten und innovativen Einlegeprofilen. Lege die PV-Module einfach in die Einlegeprofile ein. Anschliessend sind diese aufgrund ihres Eigengewichts sicher platziert. Die zusätzliche Befestigung der Module entfällt komplett.

Bis zu 50 % schneller montiert

Die Einlegesysteme der TRIENERGY Solutions AG lassen sich rascher installieren, als herkömmliche Montagesysteme.

Effiziente Planung

Mit unserer Planungssoftware fĂĽr Installateure planst du dein Montagesystem sowie das Wechselrichter- und Stringmanagement.

Absolute Flexibilität

Mit dem Montagesystem nutzt du identische Komponenten fĂĽr die Hochkant- und Quermontage.

Dein Modul ist in wenigen Schritten montiert

pv montagesystem stehfalzblech stehfalzdach datenblattschritt1 v02 0002

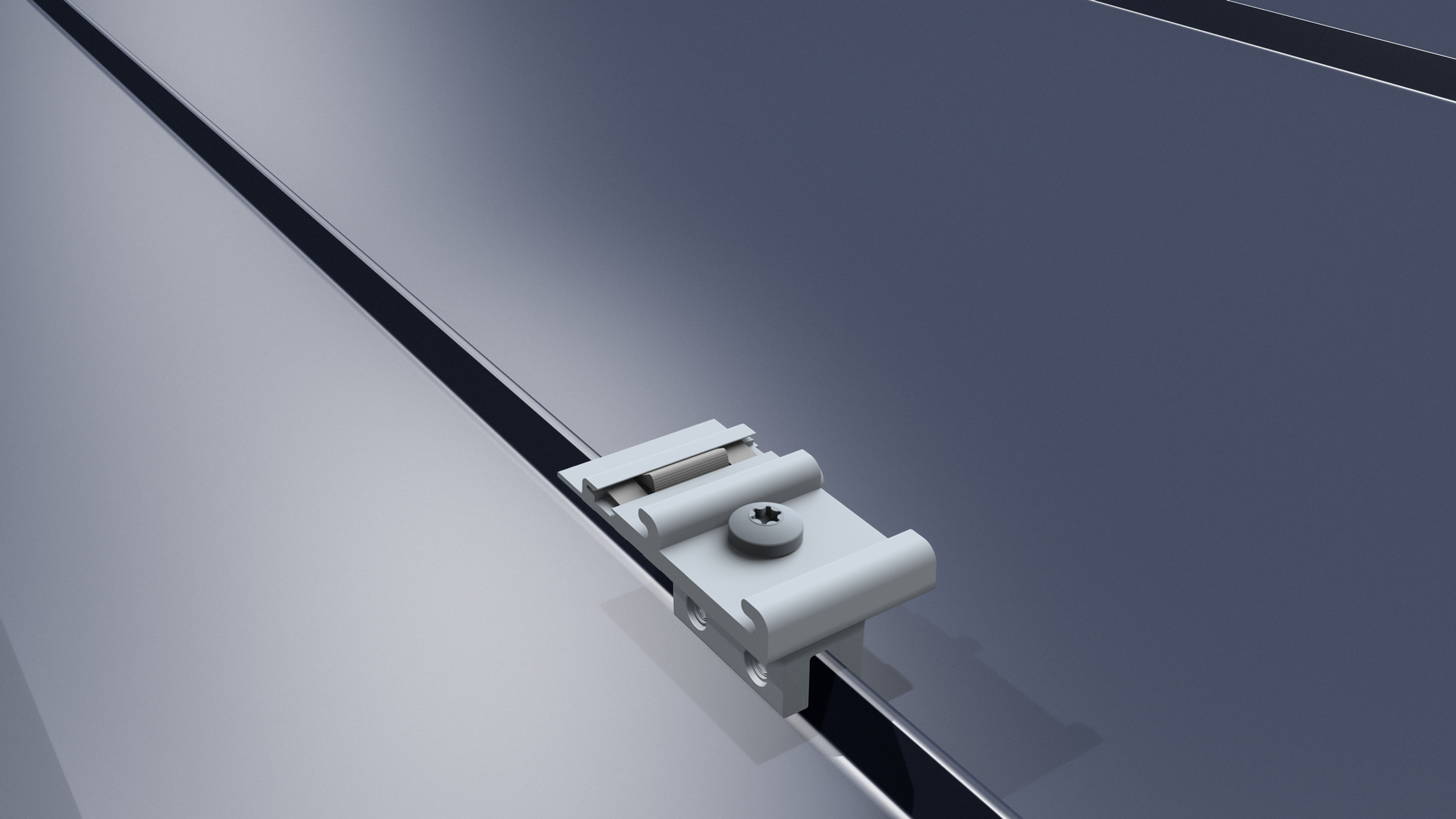

SmartFix-Profil montieren

Den bewährten TRIENERGY-SmartFix inklusive M8-Stehfalzklemme direkt auf dem Stehfalz anbringen.

pv montagesystem stehfalzblech stehfalzdach datenblattschritt2 1 v02 0002

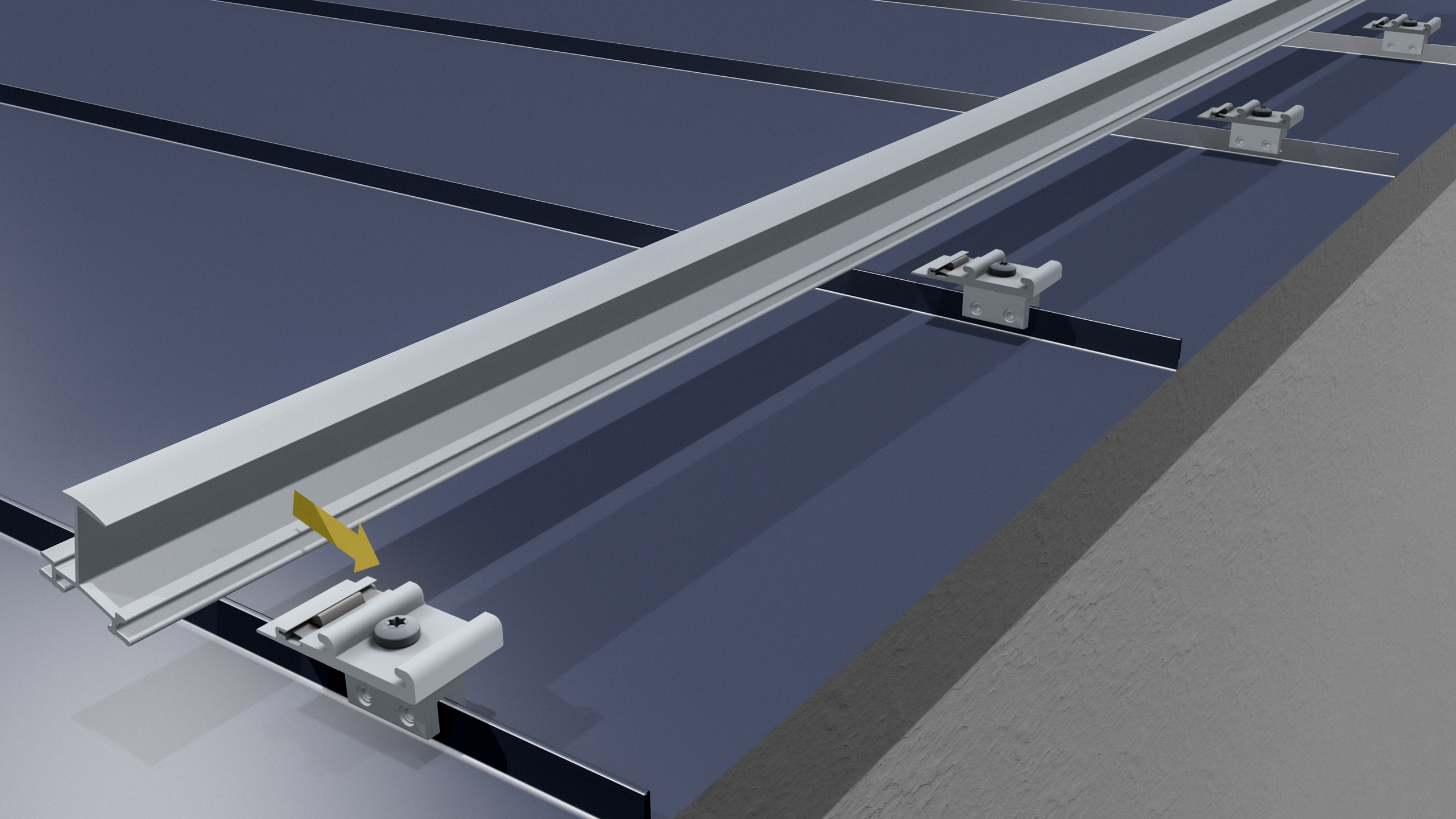

SmartFix-Profil in Reihe setzen

Den SmartFix inklusive Stehfalzklemmen in Reihe setzen, montieren und Einlegeprofil ansetzen.

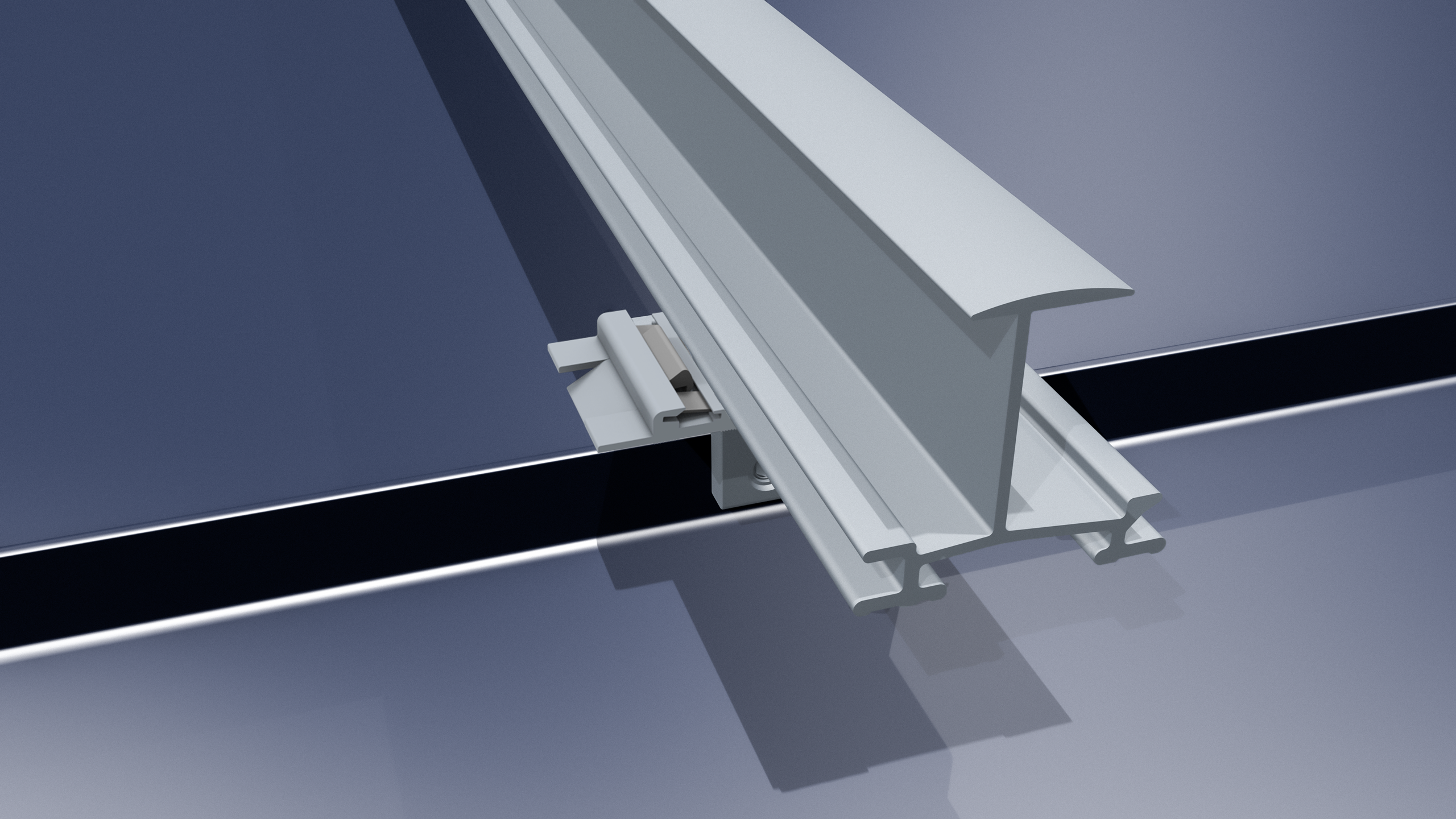

pv montagesystem stehfalzblech tsc anim 10 0220 cmyk rz detail

Einklicken der TS-Einlegeprofile in den SmartFix

Die Einlegeprofile werden in den TRIENERGY SmartFix eingeklickt und sind nun schwimmend mit dem Dach verbunden.

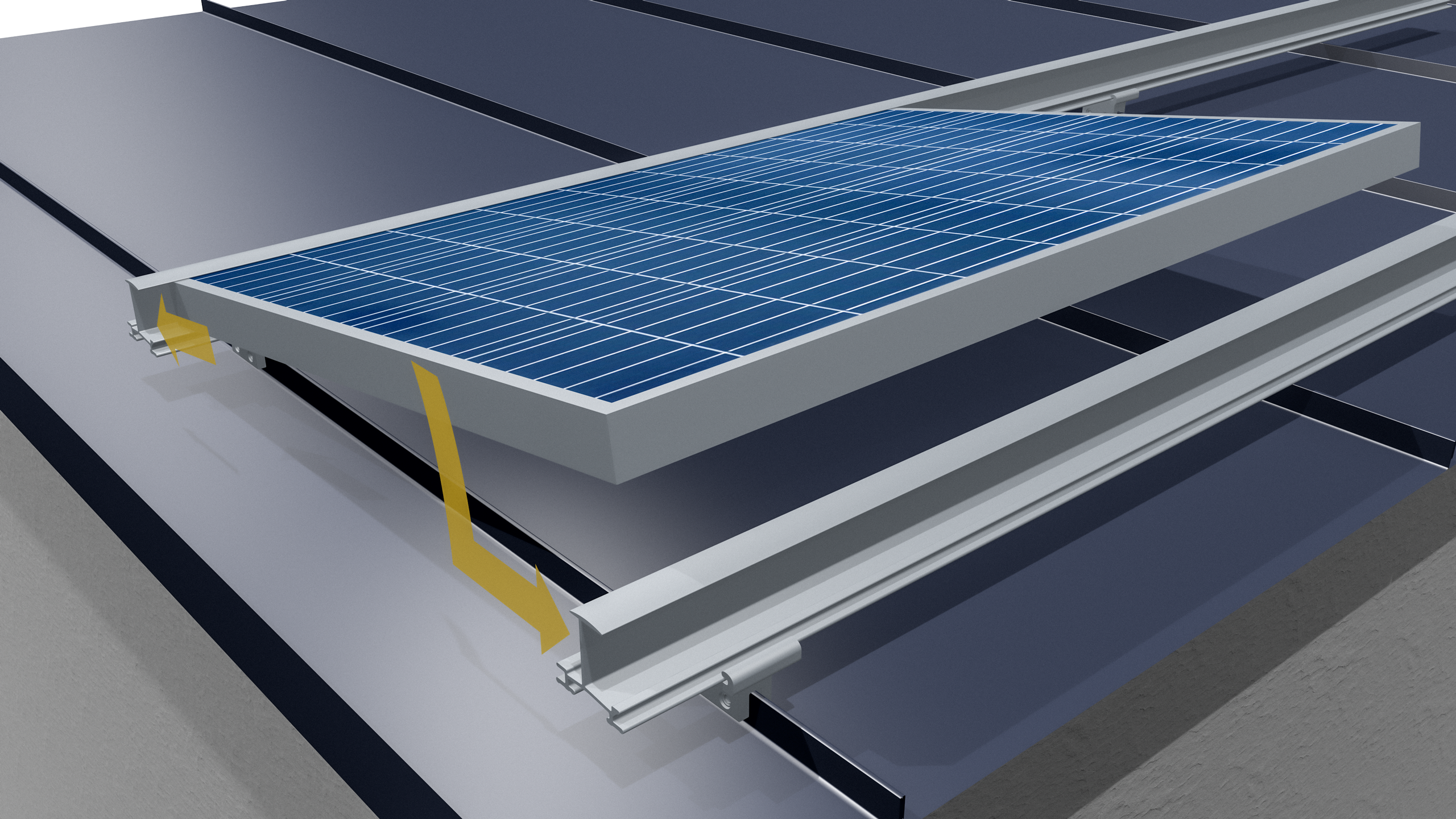

pv montagesystem stehfalzblech stehfalzdach datenblattschritt4 v02 2

Einlegen der Module in die TS-Einlegeprofile

Die Module werden zeitsparend in die Einlegeprofile eingelegt. Sie halten dank ihres Eigengewichts. Eine zusätzliche Befestigung entfällt.

Komponenten des Systems

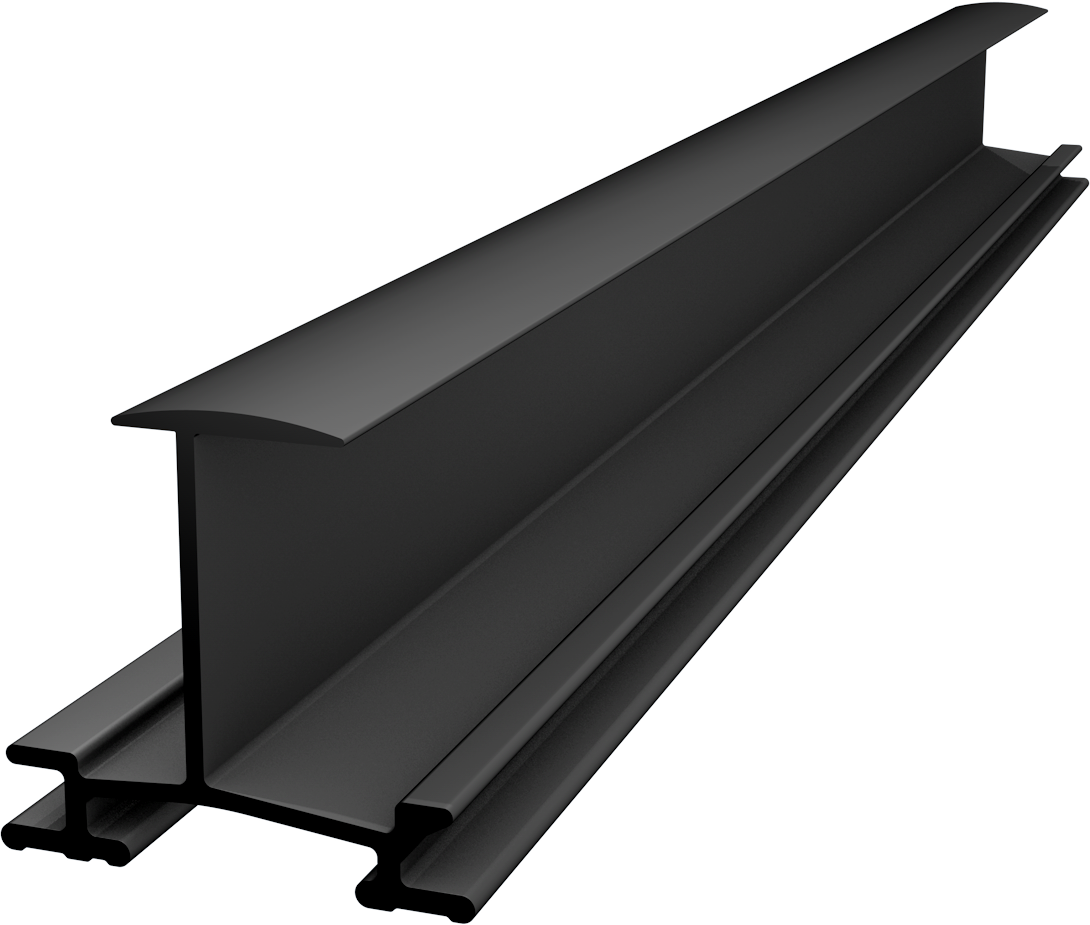

pv montagesystem stehfalzblech komponente tscprofil black 01
TRIENERGY Einlegeprofil *

Standard

Art.-Nr. TBD / Schwarz
Art.-Nr. TBD / Metallic

Varianten: TS-30/32/35/38/40

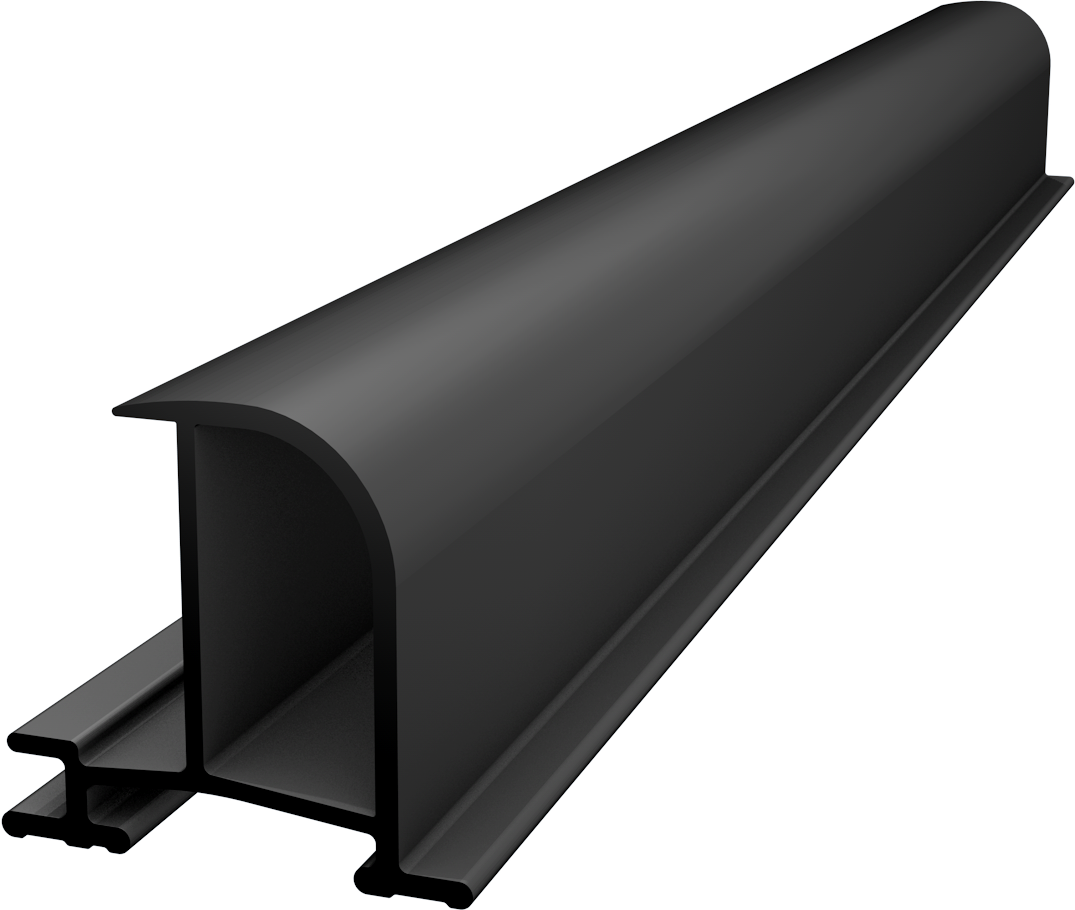

pv montagesystem stehfalzblech komponente abschlussprofil black 01
TRIENERGY Abschlussprofil *

Optional

Art.-Nr. TBD / Schwarz
Art.-Nr. TBD / Metallic

Varianten: TS-30/32/35/38/40

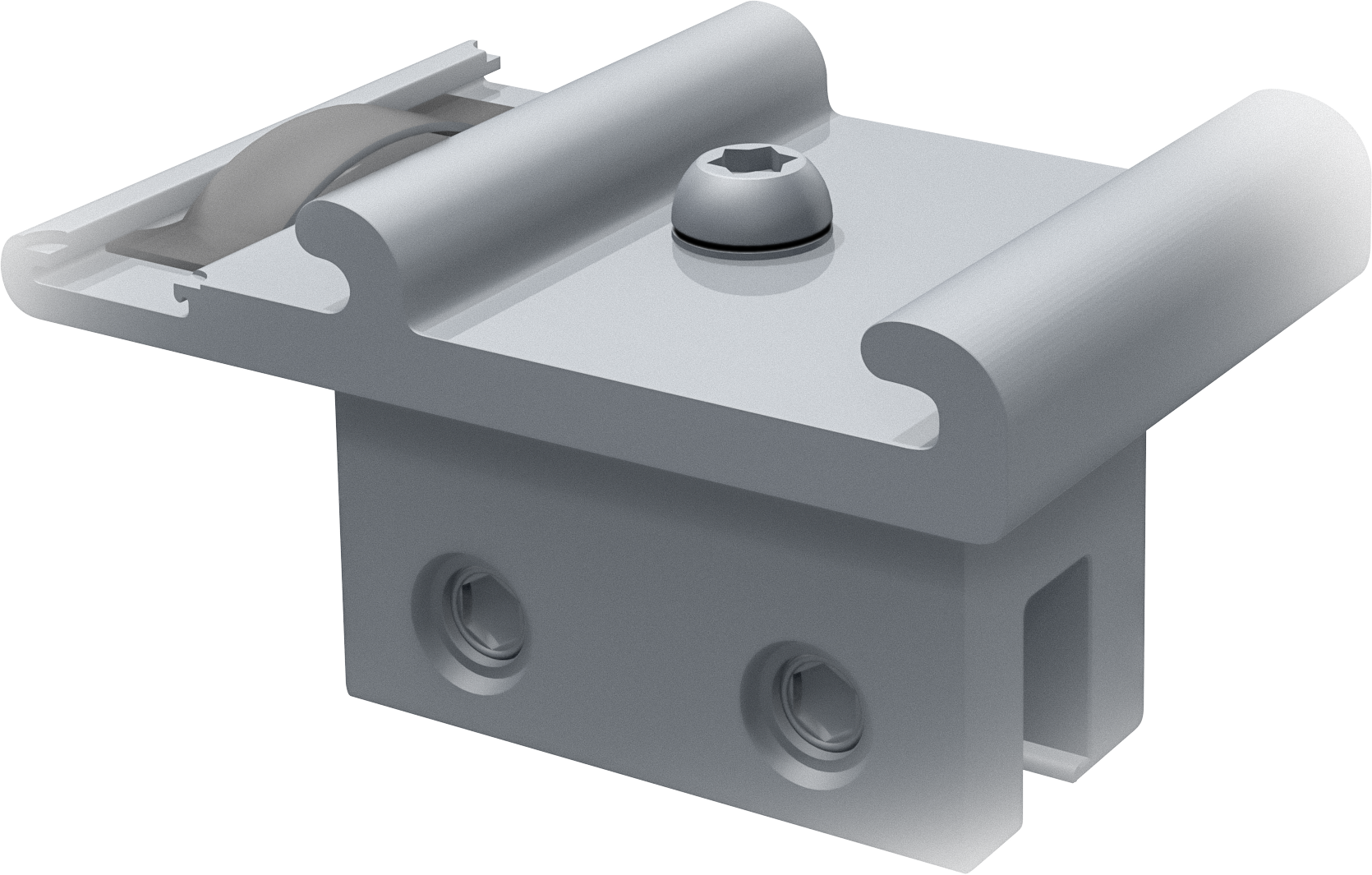

pv montagesystem stehfalzblech komponente doppelfalzklsafeclickm8 v01
TRIENERGY Doppelstehfalzklemme bis 7 mm

Standard

Art.-Nr. TBD

Vormontiert inkl. SmartFix

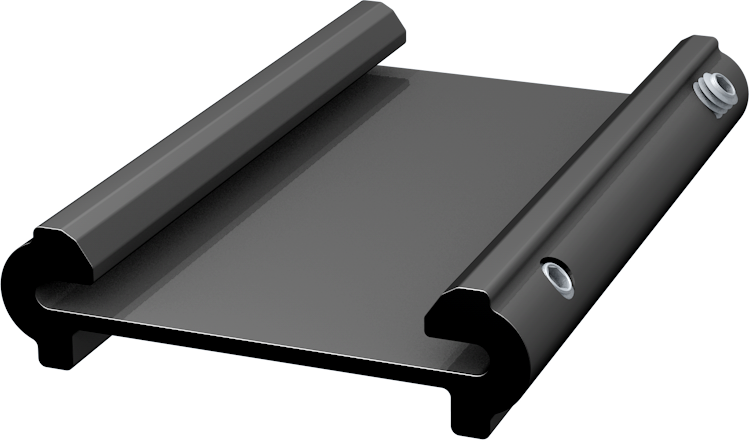

pv montagesystem stehfalzblech komponente tscverbinder black 01
TRIENERGY Einlegeprofil verbinder TS-C

Standard

Art.-Nr. TBD / Schwarz
Art.-Nr. TBD / Metallic

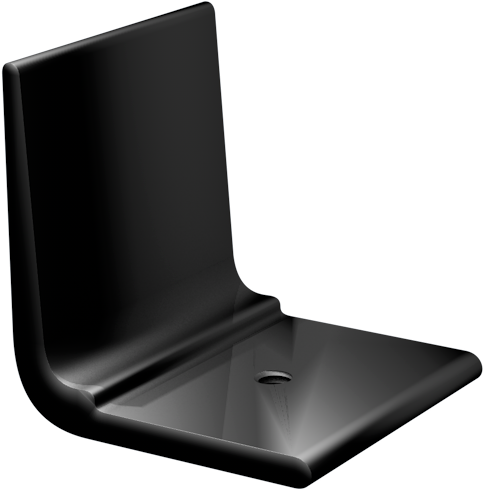

pv montagesystem stehfalzblech komponente endwinkel black 01
TRIENERGY Endwinkel TS-E

Standard

Art.-Nr. TBD / Schwarz
Art.-Nr. TBD / Metallic

* in verschiedenen Längen erhältlich

Technische Daten

Verwendung Einlegesystem fĂĽr Stehfalzblech
Verwendungsarten Doppelstehfalz, Ribroof 465, Rundfalz
Dachneigung 0° – 90°
Anbindung Stehfalzklemmen, einlagiges Einlegesystem
Montage Dachparallel
Abstand vom Dachrand Dachbereiche F und G können gemäss EN 1991-1-4 belegt werden
Modulausrichtung Horizontal
Modulabmessungen Länge und Breite beliebig
Max. Modulfeldgrösse Keine Beschränkung, keine thermische Trennung erfoderlich
Max. Schnee-/Windlasten Werden projektspezifisch mittels Planungssoftware ermittelt
Max. Gebäudehöhe 25 Meter
Dachbeschaffenheit Die statische Tragfähigkeit der Dachkonstruktion und des Gebäudetragwerks ist bauseits sicherzustellen.
Materialien Tragende Komponenten aus Aluminium EN AW 6005T6; wie Ziegeldach; EN AW 6082T6; EN AW 6063T66 und Edelstahl 1.4301; Unterlegscheiben, Schrauben und Gewindeplatten aus rostfreiem Edelstahl 1.4301 (A2-70)
Garantie 15 Jahre

Für jedes Dach die optimale Montagelösung

Die Montagesysteme von TRIENERGY Solutions bündeln über 30 Jahre Photovoltaik-Erfahrung. Unsere Eigenprodukte für Flachdachsysteme und Klemmsysteme bieten optimale PV-Montagelösungen für die verschiedenen Anforderungen unterschiedlichster Dachtypen und Dachausrichtungen. Dabei legen wir besonderen Wert auf die hochwertige Verarbeitung der Komponenten und auf die Langlebigkeit der Unterkonstruktion.
