TRIENERGY Trapezblechsystem

Das smarte Einlegesystem für Trapezblechdächer

Unser flexibles Montagesystem aus europäischer Produktion eignet sich perfekt für die Montage auf Trapezblech.

Vorteile des Montagesystems

Das System lässt sich bis zu 50 % schneller installieren als herkömmliche
Kurzschienensysteme.

Schnelle Montage

Weniger Komponenten und einfache Montage sorgen fĂĽr maximale Installationsgeschwindigkeit und machen das System effizient und anwenderfreundlich.

Schwimmende Lagerung

Die schwimmende Lagerung mit Einlegeprofilen schützt das Dach und die Komponenten, da keine thermische Trennung nötig ist.

Maximale Stabilität

Die Planung erfolgt mit dem Solar-Pro Tool, inklusive optimierter Statikberechnung gemäss den geografischen Gegebenheiten.

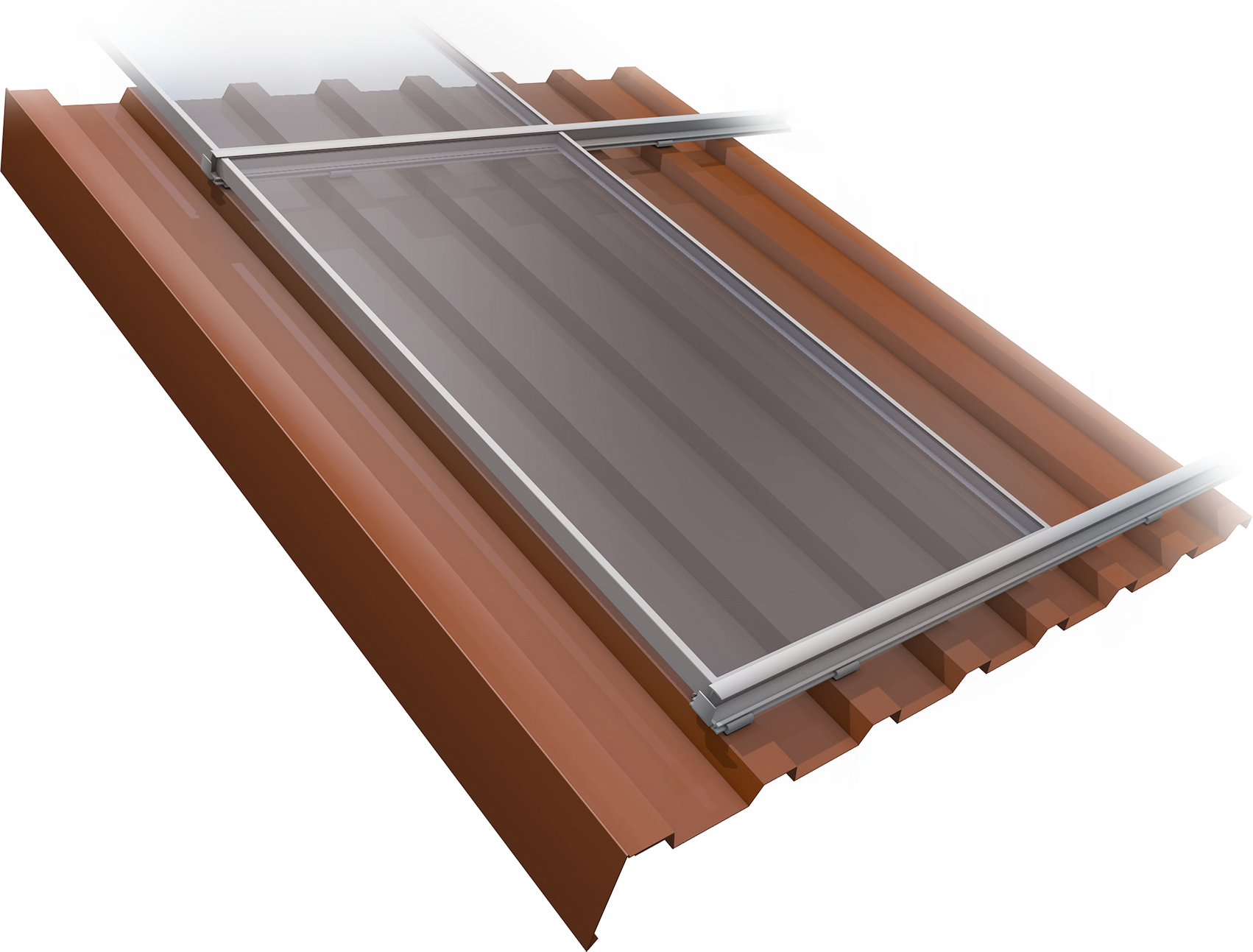

pv montagesystem trapezblech 08 04 tri stand trapezoidal fin solo cmyk 300 rz

Montagesystem fur verschiedene Flachdächer

So steigerst du deine Effizienz spielend

Realisiere deine Projekte in Rekordzeit: Dank smarter Planungssoftware, weniger Komponenten und innovativen Einlegeprofilen. Legst du die PV-Module einfach in die Einlegeprofile ein. Anschliessend sind diese aufgrund ihres Eigengewichts sicher platziert. Die zusätzliche Befestigung der Module entfällt komplett.

Bis zu 50 % schneller montiert

Die Einlegesysteme der TRIENERGY Solutions AG lassen sich rascher installieren, als herkömmliche Montagesysteme.

Effiziente Planung

Mit unserer Planungssoftware fĂĽr Installateure planst du dein Montagesystem sowie das Wechselrichter- und Stringmanagement.

Absolute Flexibilität

Mit dem Montagesystem nutzt du identische Komponenten fĂĽr die Hochkant- und Quermontage.

In wenigen Schritten ist dein Modul installiert

pv montagesystem trapezblech tsc anim 07 0060 cmyk rz

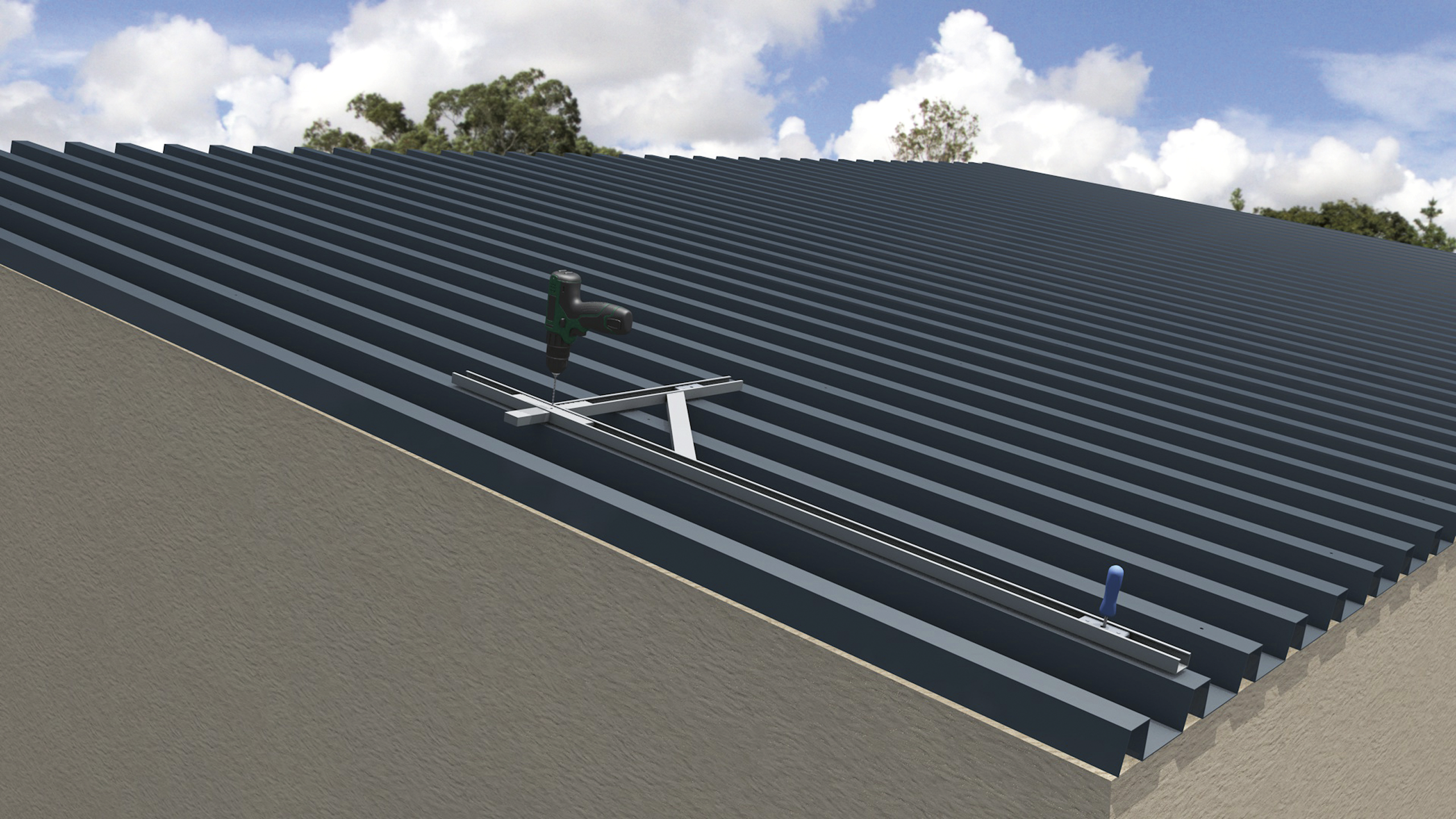

Messen und Vorbohren des Modulfeldes

Das Modulfeld wird gemäss Auslegungsplan auf dem Dach eingemessen. Anschliessend wird die Trapezblecheindeckung mit Hilfe einer Bohrlehre vorgebohrt.

pv montagesystem trapezblech tsc anim 01 0116 l gross cmyk

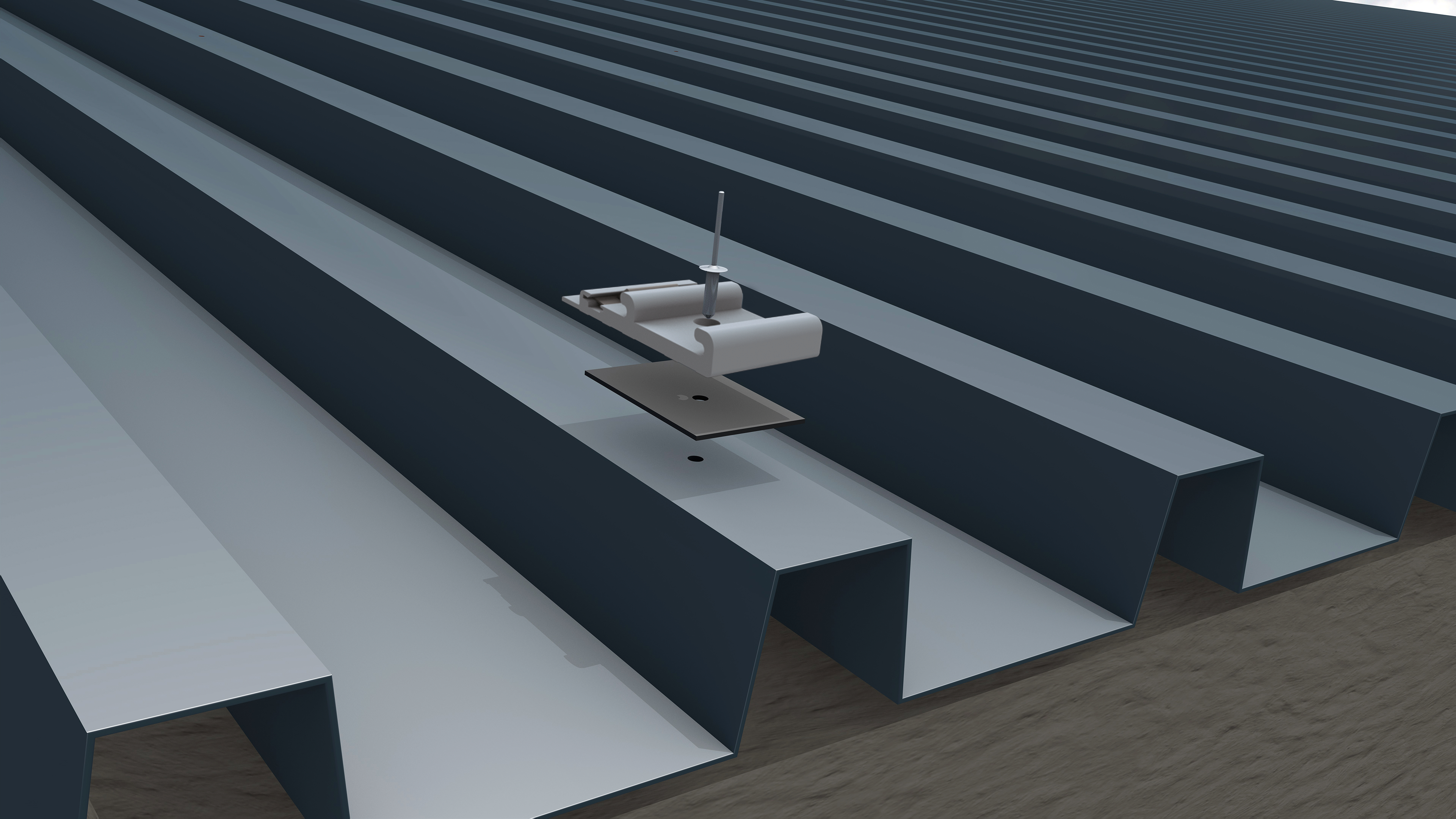

Nieten des SmartFix auf das Trapezblech

Unser bewährtes Klicksystem wird direkt auf das Trapezblech genietet1, wodurch deutlich weniger Befestigungspunkte erforderlich sind.

pv montagesystem trapezblech tsc anim 10 0220 cmyk rz

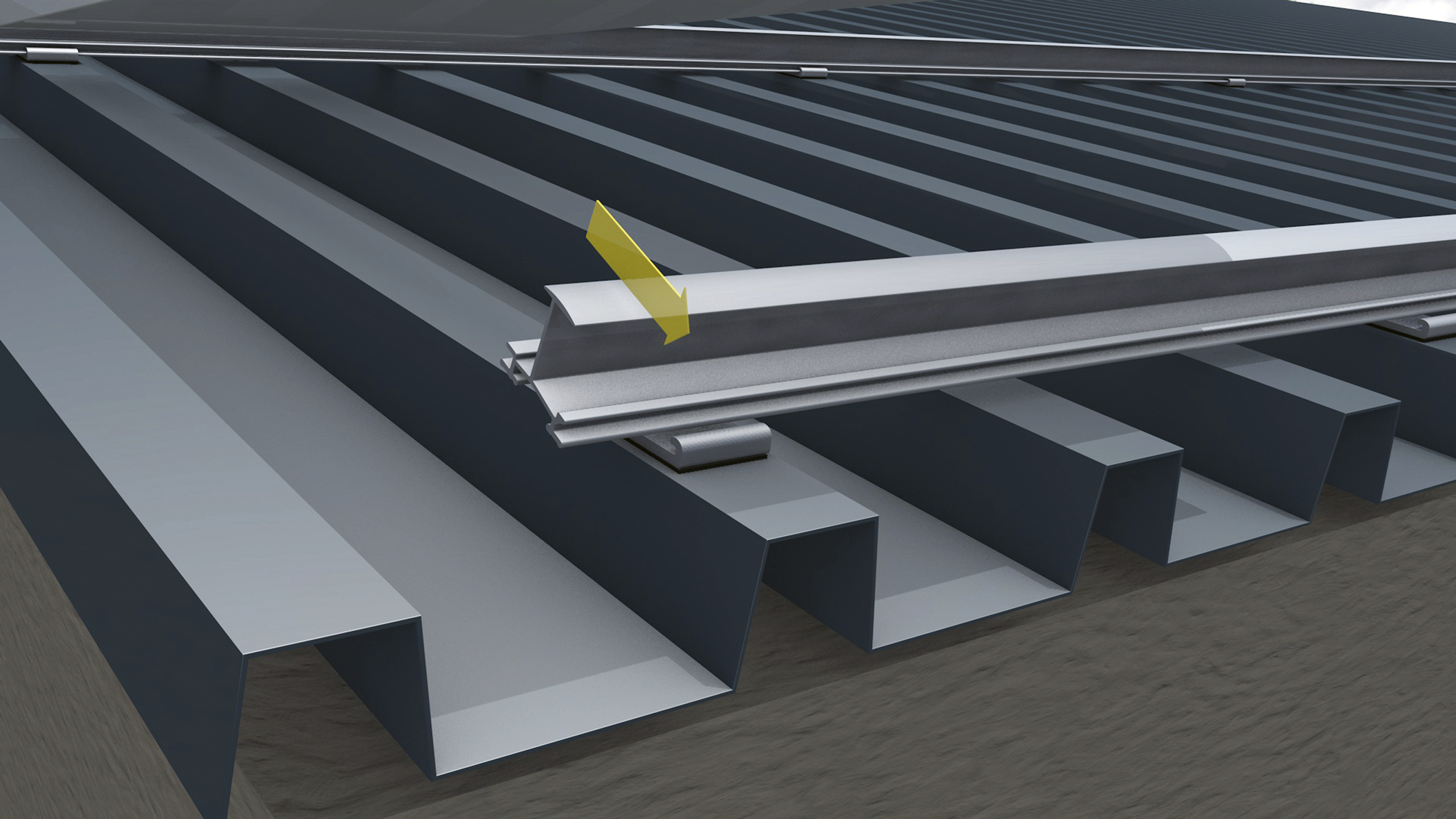

Einklicken der TS Einlegeprofile

Die Einlegeprofile werden in das TRIENERGY-SmartFix eingeklickt und sind nun schwimmend mit dem Dach verbunden.

pv montagesystem trapezblech tsc anim 12 0220 cmyk rz

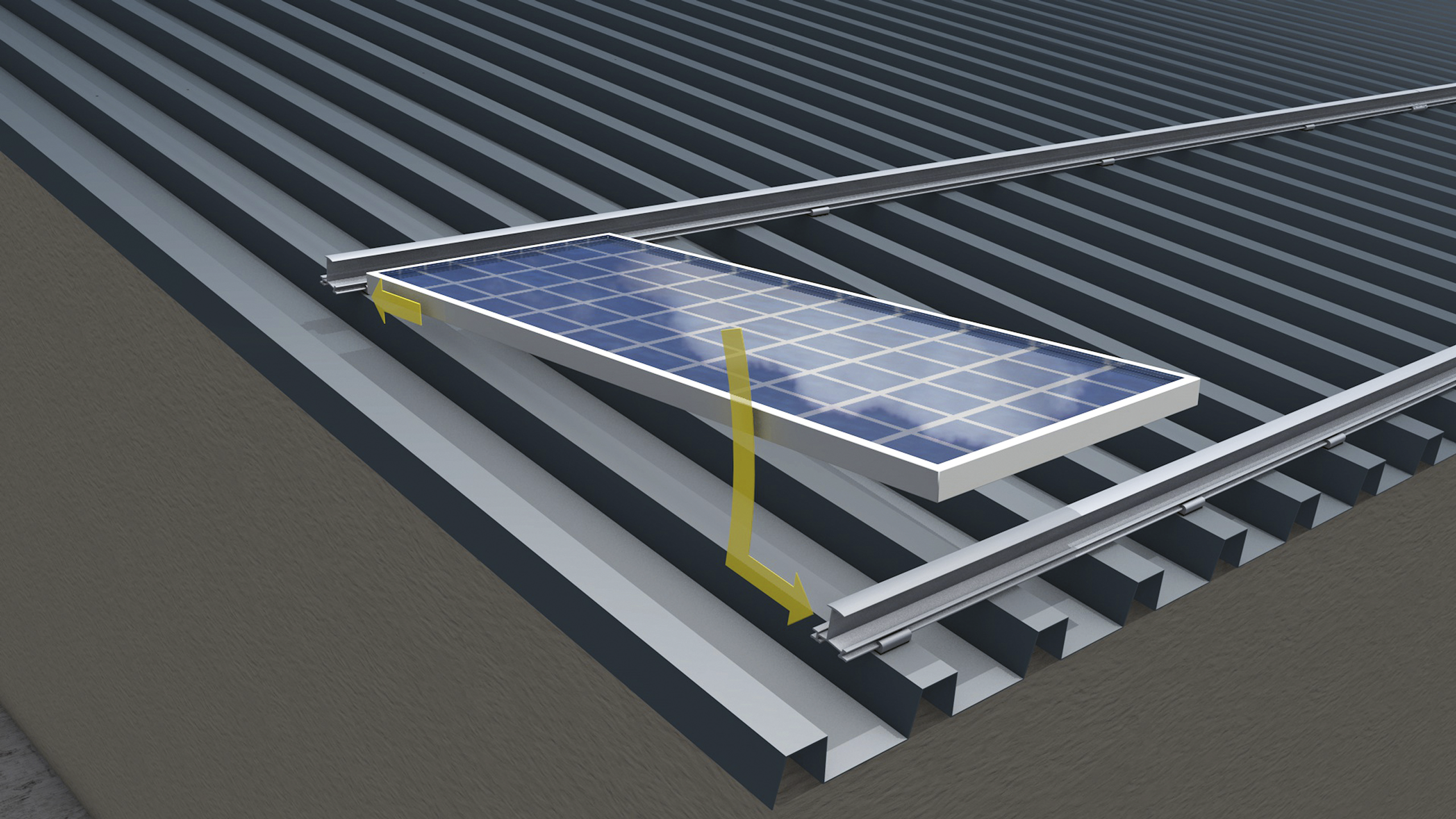

Einlegen der Module in die TS-Einlegeprofile

Die Module werden zeitsparend in die Einlegeprofile eingelegt. Sie halten dank ihres Eigengewichts. Eine zusätzliche Befestigung entfällt.

1 Auch erhältlich als Schraubversion mit Dünnblechschraube 6,0 x 25 DS.

Komponenten des Systems

pv montagesystem trapezblech komponente tscprofil black 01

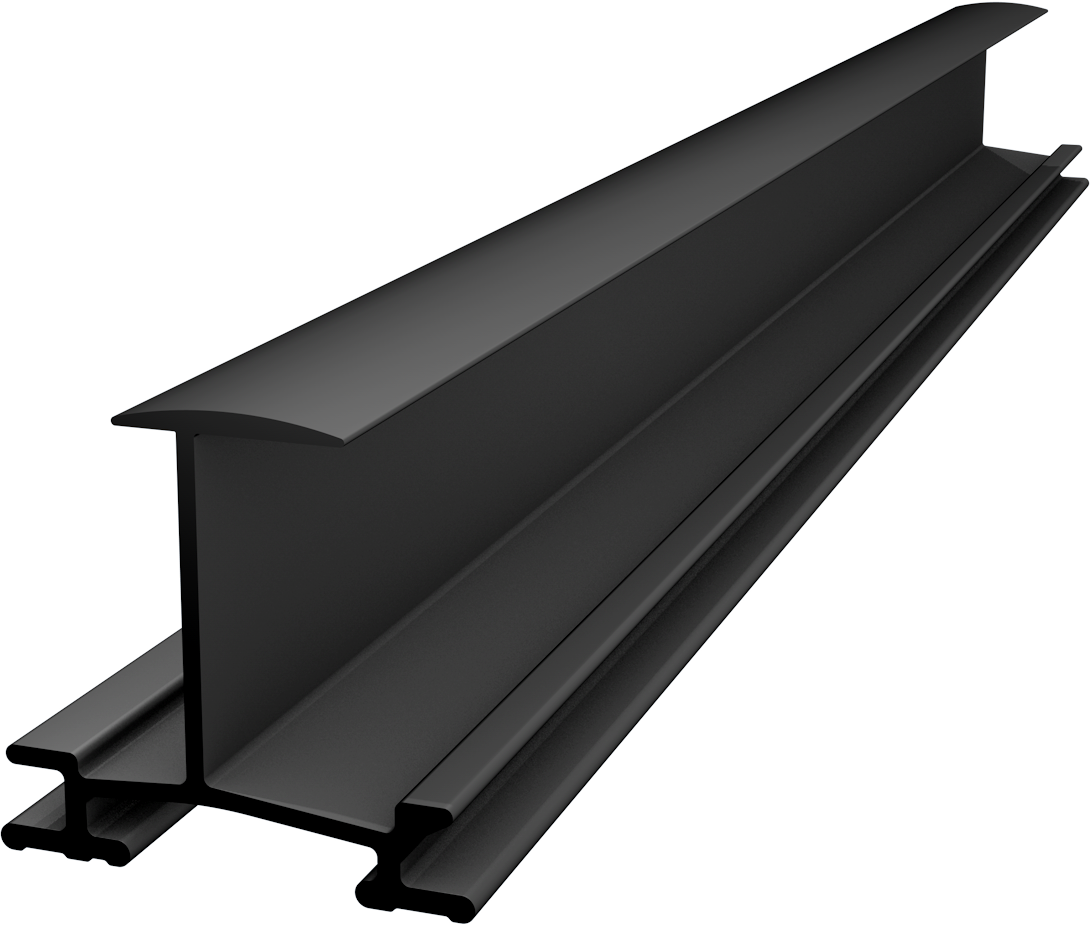

TRIENERGY Einlegeprofil *

Standard

Art.-Nr. TBD / Schwarz
Art.-Nr. TBD / Metallic

Varianten: TS-30/32/35/38/40

pv montagesystem trapezblech komponente abschlussprofil black 01

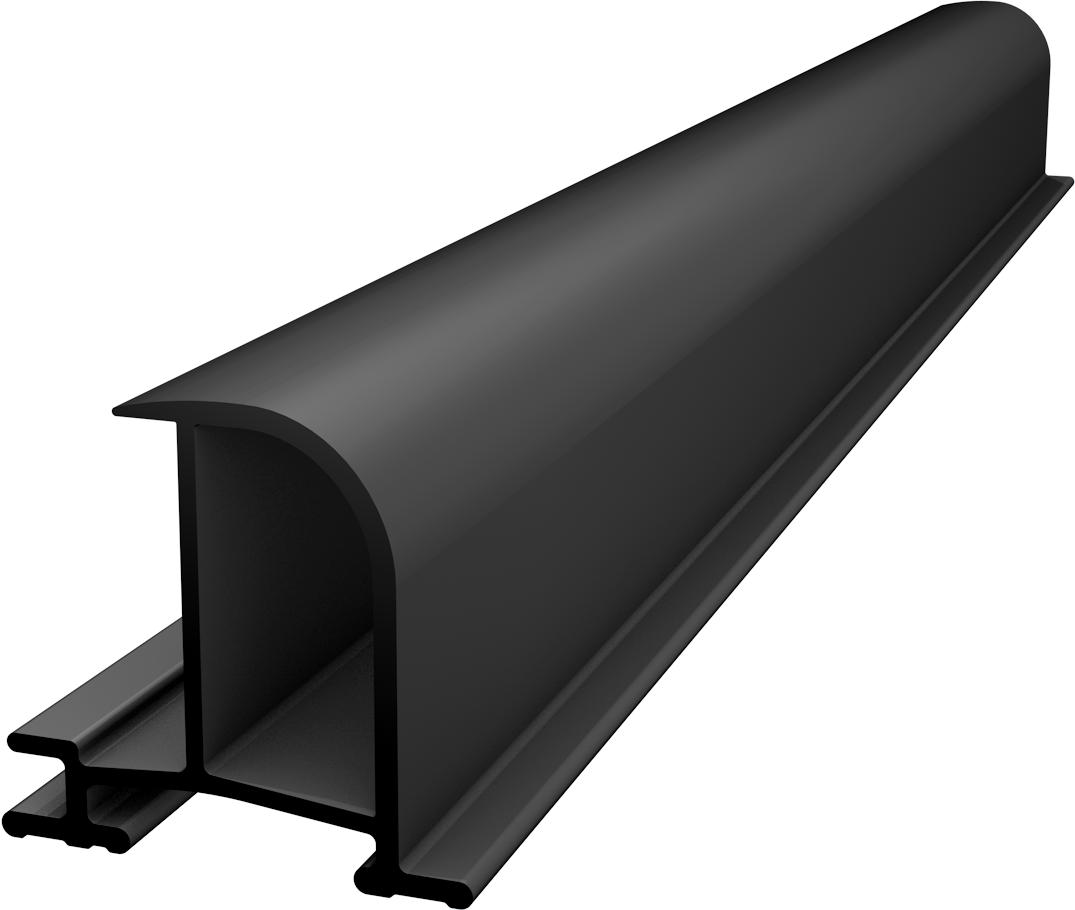

TRIENERGY Abschlussprofil *

Optional

Art.-Nr. TBD / Schwarz
Art.-Nr. TBD / Metallic

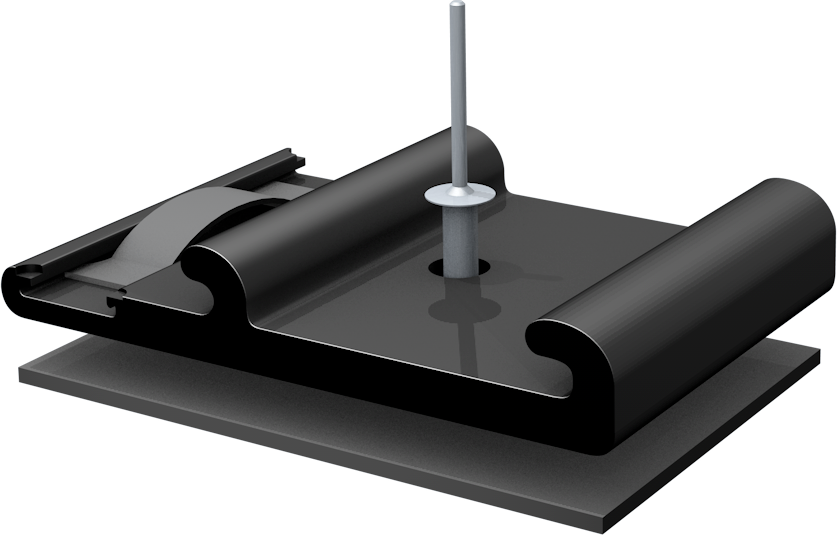

pv montagesystem trapezblech komponente safeclickniete black 01

TRIENERGY-SmartFix

Standard

Art.-Nr. TBD / Schwarz
Art.-Nr. TBD / Metallic

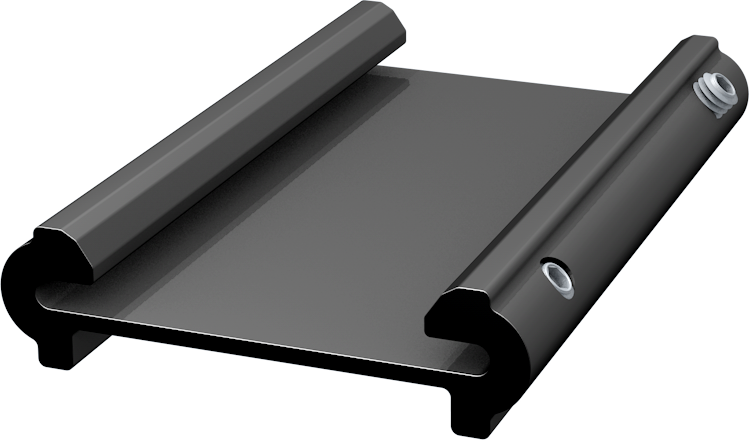

pv montagesystem trapezblech komponente tscverbinder black 01
TRIENERGY Einlegeprofil verbinder TS-C

Standard

Art.-Nr. TBD / Schwarz Metallic
Art.-Nr. TBD /

pv montagesystem trapezblech komponente endwinkel black 01

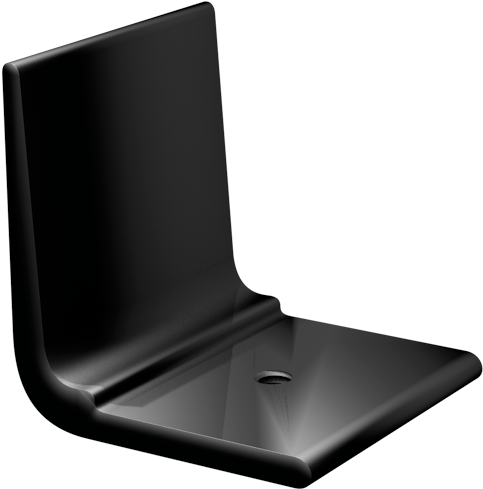

TRIENERGY Endwinklel verbinder TS-E

Standard

Art.-Nr. TBD / Schwarz
Art.-Nr. TBD / Metallic

* in verschiedenen Längen erhältlich

Technische Daten



Verwendung Einlegesystem fĂĽr Trapezblech
Verwendungsarten Schrägdach mit Hochecken; Stahlblechstärke min. 0,5 mm; Alublechstärke min. 0,7 mm
Dachneigung 0° – 90°
Anbindung TRIENERGY-SmartFix mit Presslaschen-Blindnieten und EPDM-Gummidichtung
Montage Dachparallel, einlagiges Einlegesystem
Abstand vom Dachrand Dachbereiche F und G können gem. EN 1991-1-4 belegt werden
Modulausrichtung Vertikal und horizontal
Modulabmessungen Länge und Breite beliebig
Max. Modulfeldgrösse Keine Beschränkung, keine thermische Trennung erforderlich
Max. Schnee-/Windlasten Werden projektspezifisch mittels Planungssoftware ermittelt
Max. Gebäudehöhe 25 Meter
Dachbeschaffenheit Die statische Tragfähigkeit der Dachkonstruktion und des Gebäudetragwerks ist bauseits sicherzustellen.
Materialien Tragende Komponenten aus Aluminium EN AW 6005T6; wie Ziegeldach; EN AW 6082T6; EN AW 6063T66 und Edelstahl 1.4301; Unterlegscheiben, Schrauben und Gewindeplatten aus rostfreiem Edelstahl 1.4301 (A2-70)
Garantie 15 Jahre

Für jedes Dach die optimale Montagelösung

Die Montagesysteme von TRIENERGY Solutions bündeln über 30 Jahre Photovoltaik-Erfahrung. Unsere Eigenprodukte für Flachdachsysteme und Klemmsysteme bieten optimale PV-Montagelösungen für die verschiedenen Anforderungen unterschiedlichster Dachtypen und Dachausrichtungen. Dabei legen wir besonderen Wert auf die hochwertige Verarbeitung der Komponenten und auf die Langlebigkeit der Unterkonstruktion.
