TRIENERGY Wellfaserzementsystem

Das smarte Einlegesystem fĂĽr Welleternit

Unser flexibles Montagesystem aus europäischer Produktion eignet sich perfekt für die Montage auf Welleternit-Dächern.

Vorteile des Montagesystems

Die Konstruktion reduziert den Komponentenaufwand und ermöglicht die Installation in Rekordzeit.

Schnelle Montage

MontagebĂĽgel anstelle von Stockschrauben bieten erhebliche Vorteile. Sie lassen sich einfach an vorhandenen Dachschrauben befestigen. Die Hochkant- oder Quermontage vereinfacht die Installation.

Schwimmende Lagerung

Die schwimmende Lagerung mit Einlegeprofilen schützt das Dach und die Komponenten, da keine thermische Trennung nötig ist.

Maximale Stabilität

Die Planung erfolgt mit dem Solar-Pro Tool, inklusive optimierter Statikberechnung gemäss den geografischen Gegebenheiten.

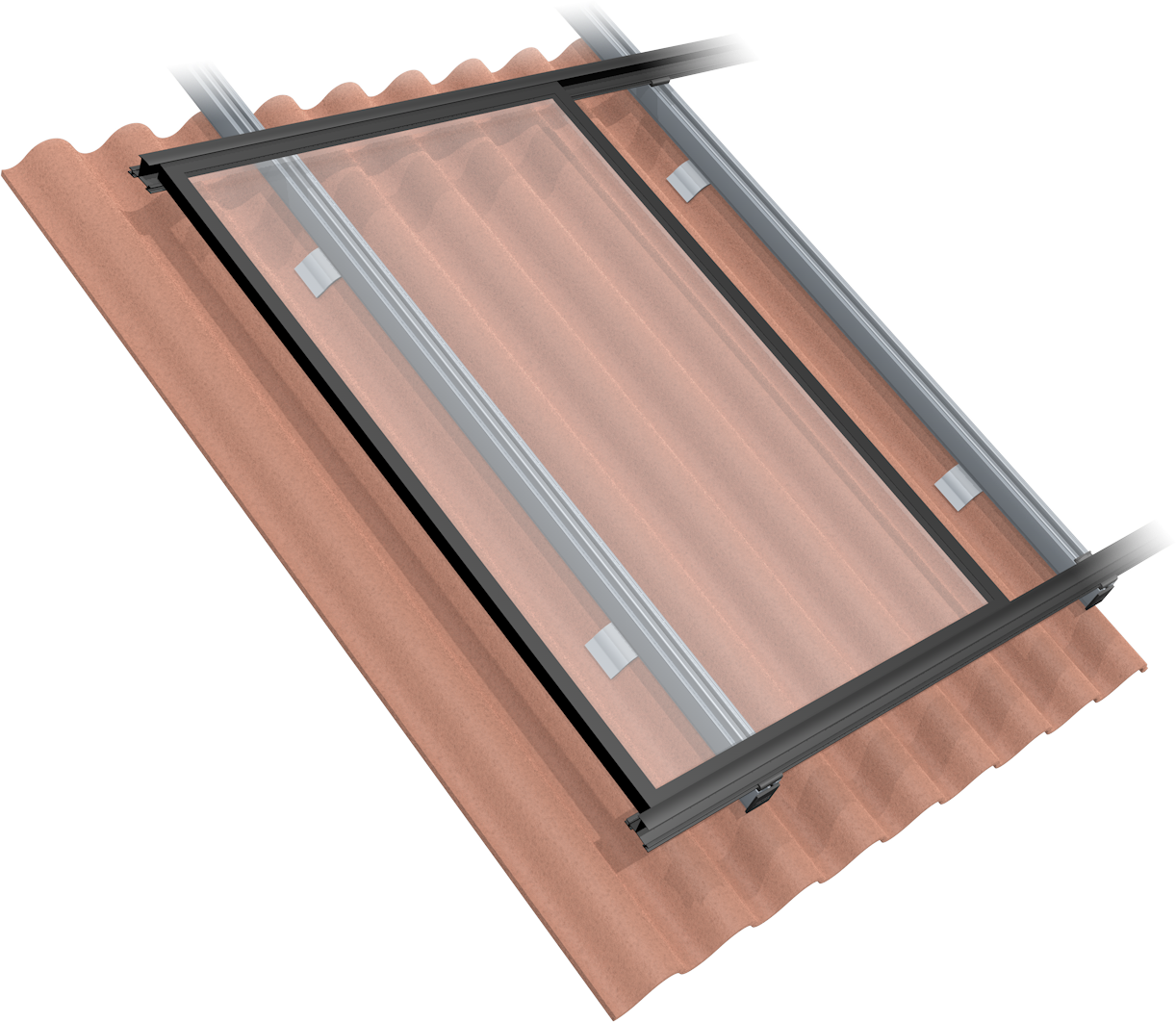

pv montagesystem wellenfaserzement 07 dachabungqr tri standwelleternit v02

Montagesystem fur verschiedene Flachdächer

So steigerst du deine Effizienz

Realisiere deine Projekte in Rekordzeit: Dank smarter Planungssoftware, weniger Komponenten und innovativen Einlegeprofilen. Lege die PV-Module einfach in die Einlegeprofile ein. Anschliessend sind diese aufgrund ihres Eigengewichts sicher platziert. Die zusätzliche Befestigung der Module entfällt komplett.

Bis zu 50 % schneller montiert

Die Einlegesysteme der TRIENERGY Solutions AG lassen sich rascher installieren, als herkömmliche Montagesysteme.

Effiziente Planung

Mit unserer Planungssoftware fĂĽr Installateure planst du dein Montagesystem sowie das Wechselrichter- und Stringmanagement.

Absolute Flexibilität

Mit dem Montagesystem nutzt du identische Komponenten fĂĽr die Hochkant- und Quermontage.

In wenigen Schritten ist dein Modul installiert

pv montagesystem wellenfaserzement 07 visual tri standwelleternit szene1 v01

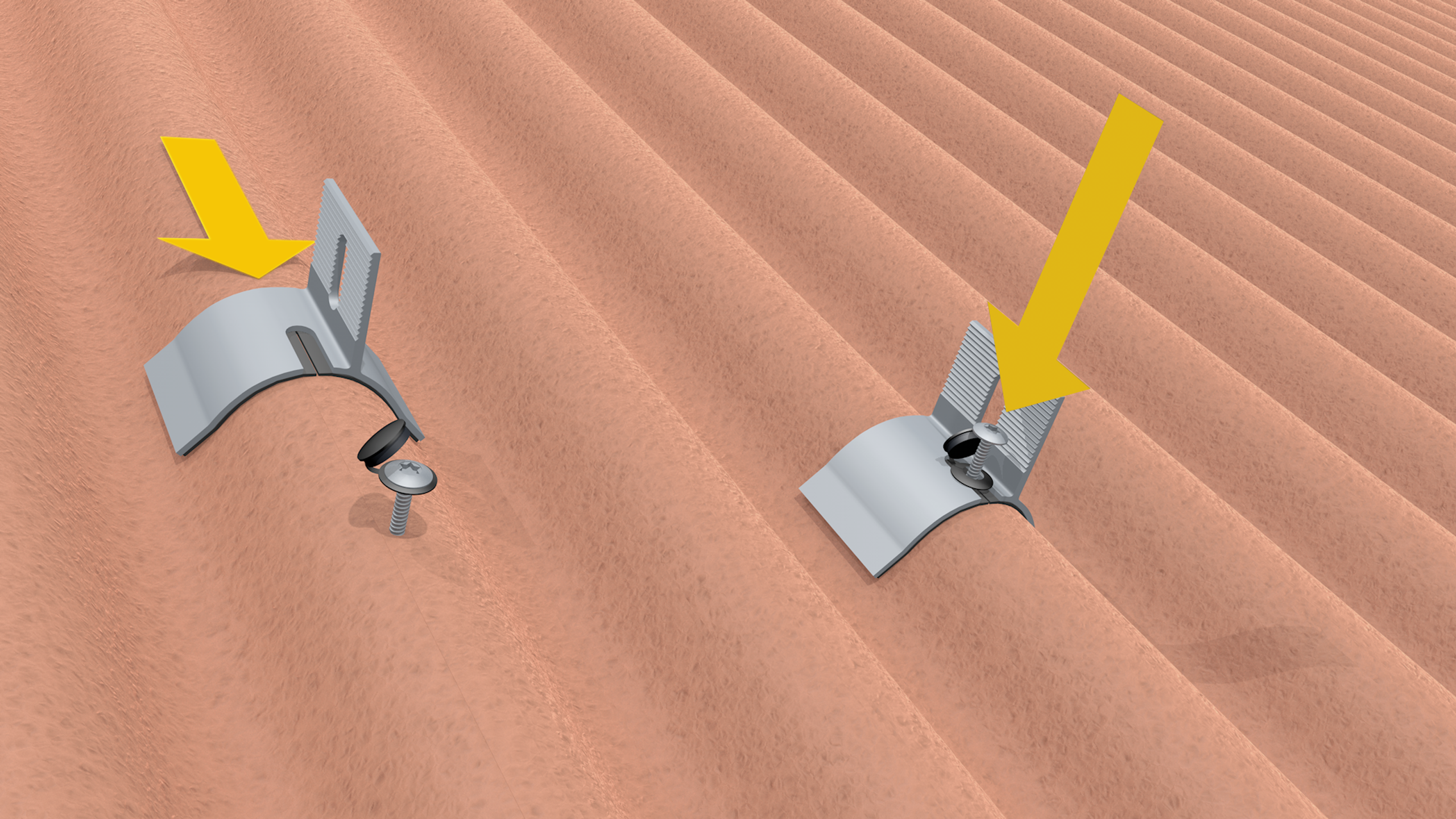

Montieren des MontagebĂĽgels

Zuerst werden die MontagebĂĽgel an den im Auslegungsplan vorgesehenen Stellen mit den vorhandenen Dachschrauben1 montiert.

pv montagesystem wellenfaserzement 07 visual tri standwelleternit szene2a v01

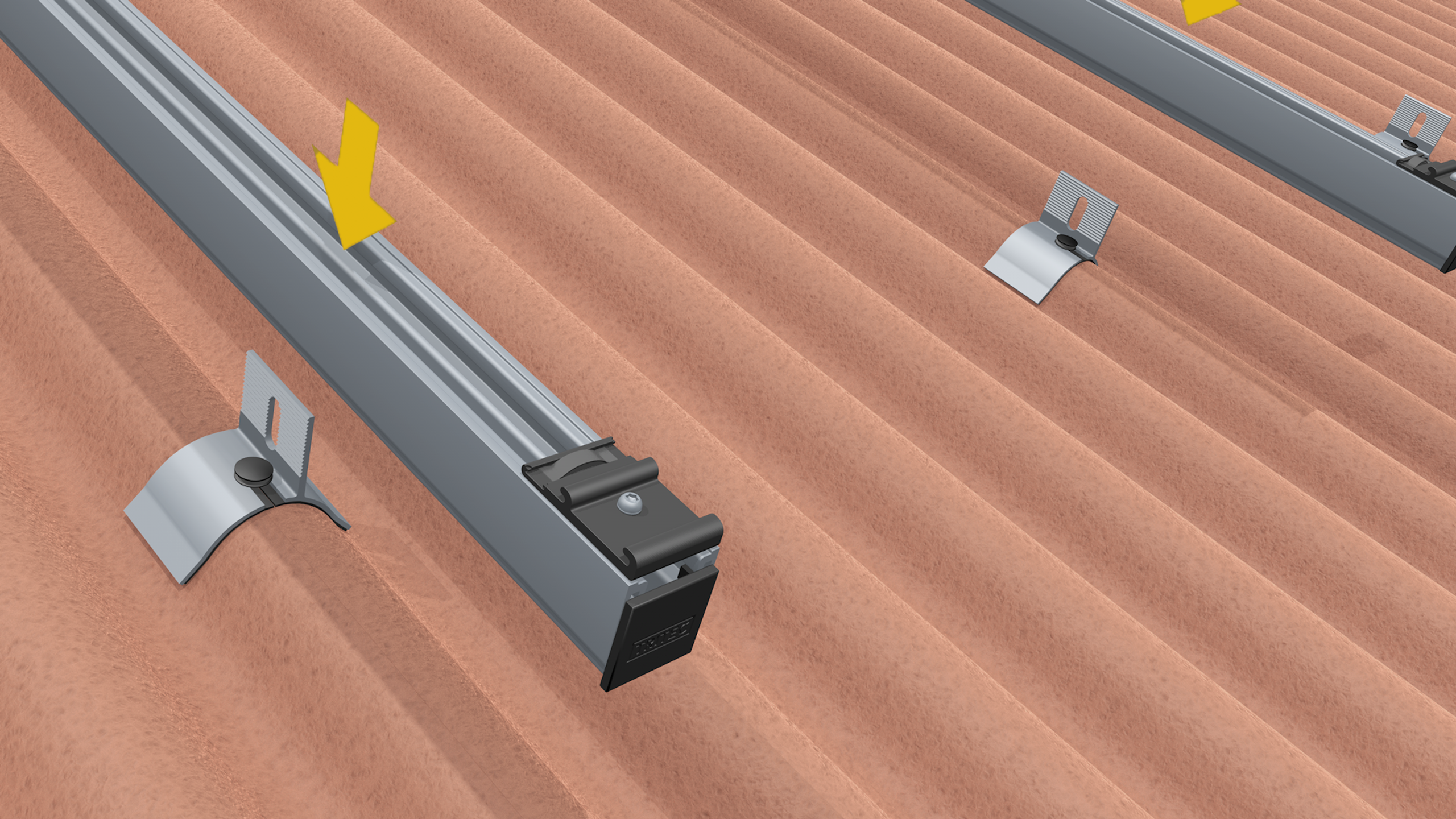

Montieren des Basisprofils (UP-X)

Anschliessend werden die Profile mit vormontiertem SmartFix mit der M10-Hammerkopfschraube sicher auf dem MontagebĂĽgel installiert.

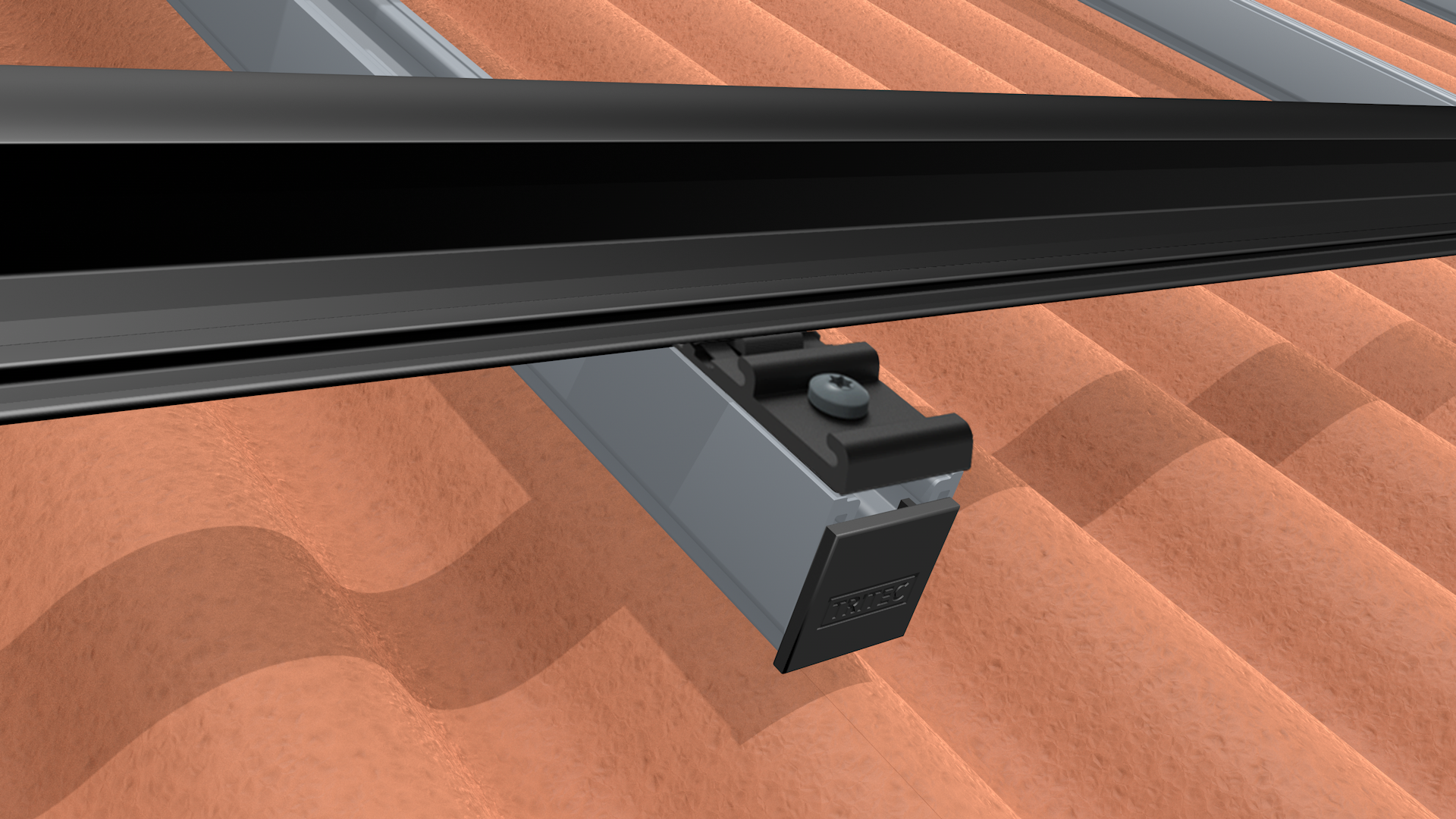

pv montagesystem wellenfaserzement 07 visual tri standwelleternit szene3 v02 temporary

Einklicken der TS Einlegeprofile

Die Einlegeprofile werden in das TRIENERGY-SmartFix eingeklickt und sind nun schwimmend mit dem Dach verbunden.

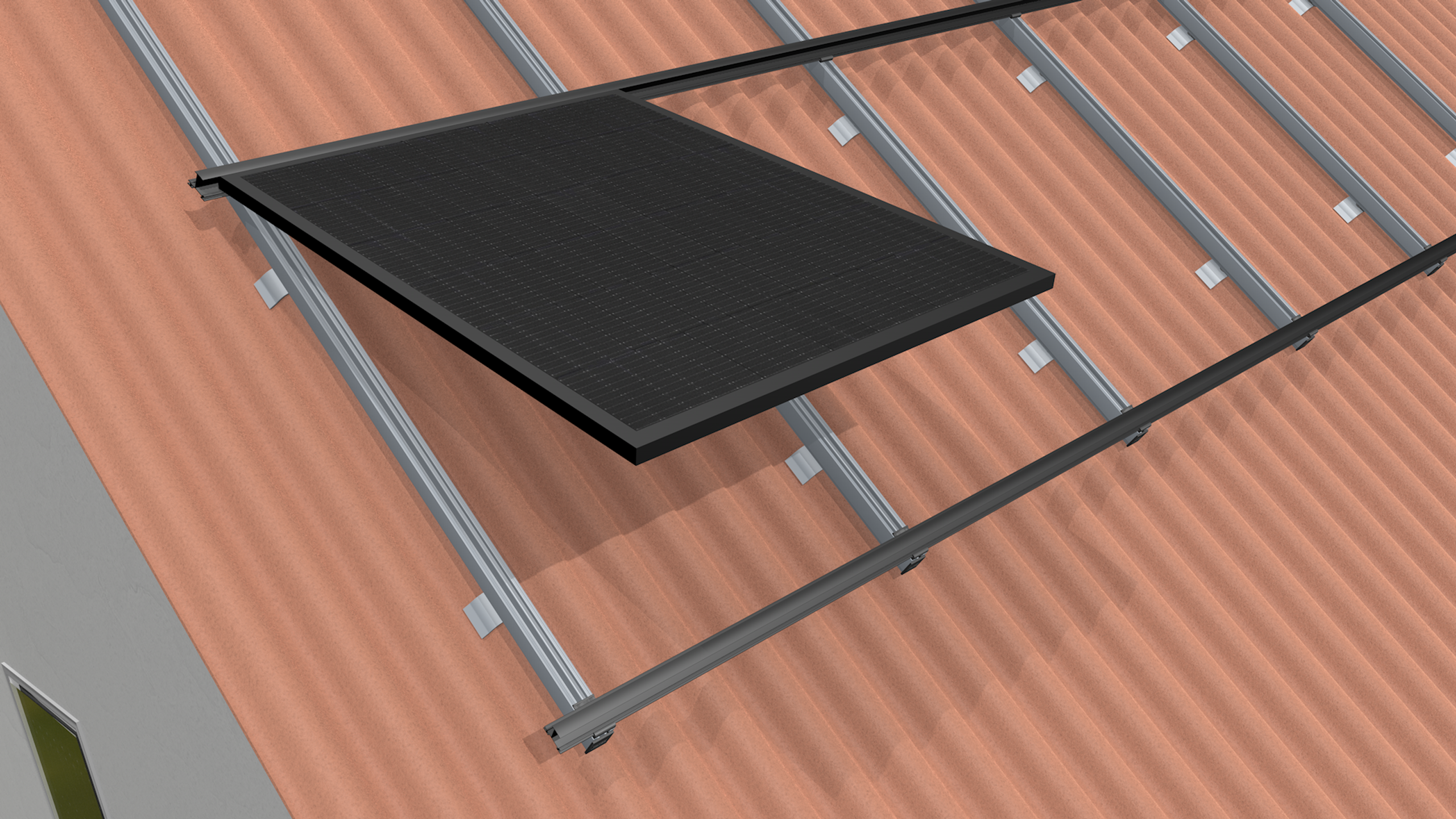

pv montagesystem wellenfaserzement 07 visual tri standwelleternit szene4a v01

Einlegen der Module in die TS Einlegeprofile

Die Module werden zeitsparend in die Einlegeprofile eingelegt. Sie halten dank ihres Eigengewichts. Eine zusätzliche Befestigung entfällt.

Komponenten des Systems

pv montagesystem wellenfaserzement komponente tscprofil black 01

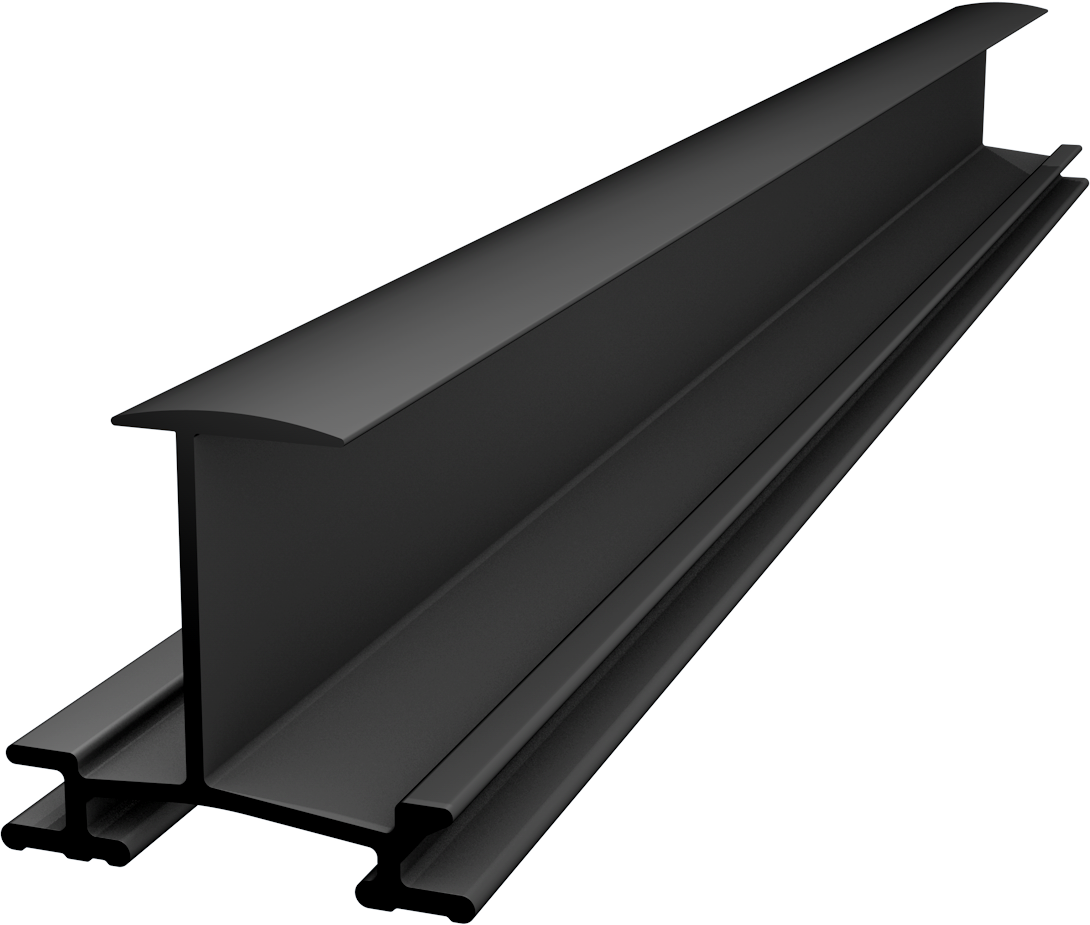

TRIENERGY Einlegeprofil *

Standard

Art.-Nr. TBD / Schwarz
Art.-Nr. TBD / Metallic

Varianten: TS-30/32/35/38/40

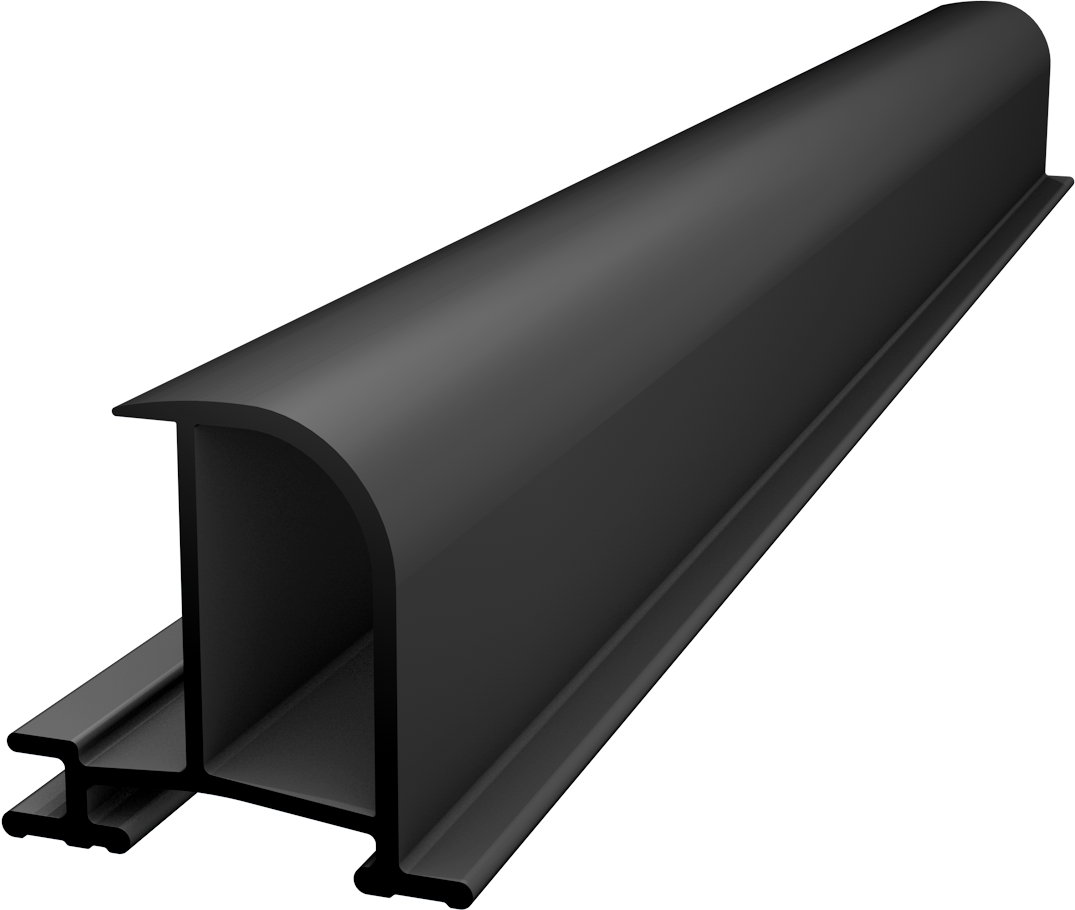

pv montagesystem wellenfaserzement komponente abschlussprofil black 01
TRIENERGY Abschlussprofil *

Optional

Art.-Nr. TBD / Schwarz
Art.-Nr. TBD / Metallic

Varianten: TS-30/32/35/38/40

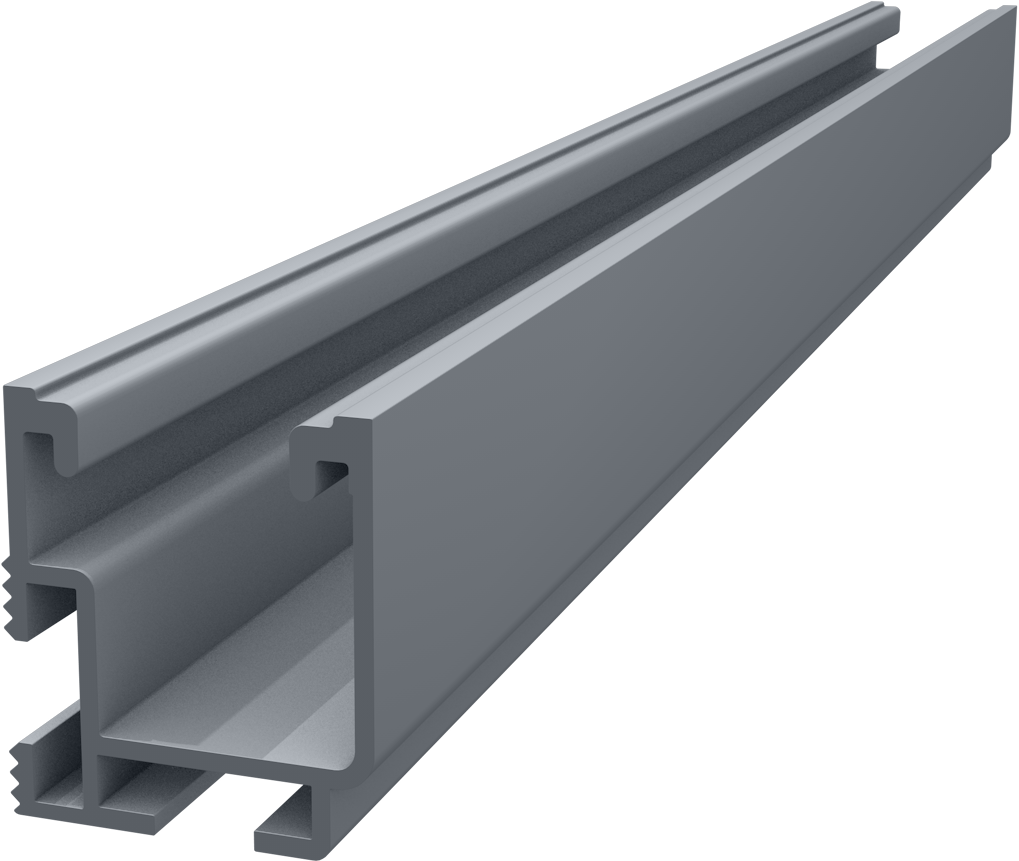

pv montagesystem wellenfaserzement komponente upx profil blank 01
TRIENERGY Universalprofil UP-X 3,70 m *

Standard

Art.-Nr. TBD / Schwarz
Art.-Nr. 1503352 / Metallic

pv montagesystem wellenfaserzement komponente up cx profilverbinder v01

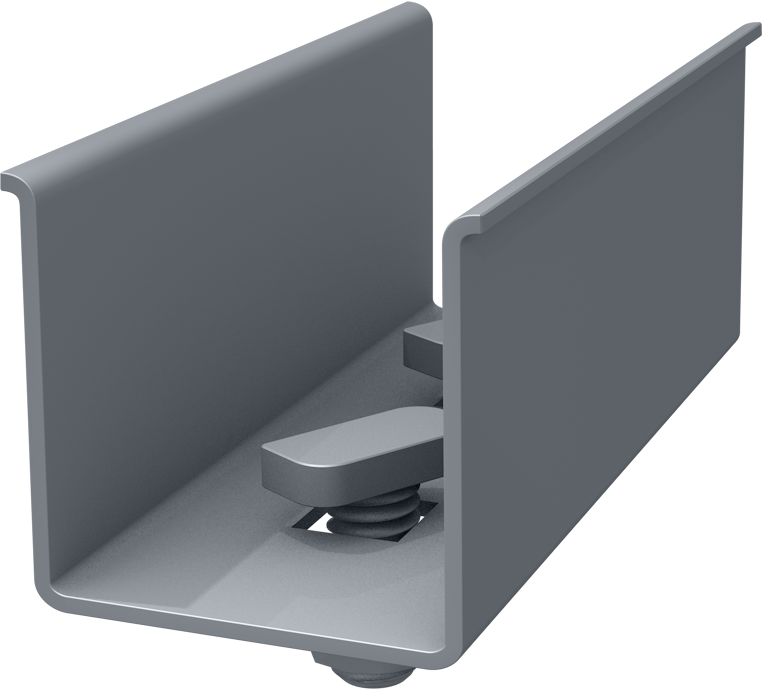

TRIENERGY Universalprofil-Verbinder UP-CX

Standard

Art.-Nr. TBD / Schwarz
Art.-Nr. 1502220 / Metallic

Vormontiert inkl. Hammerkopfschrauben

SCR 20241129 t6n

TRIENERGY-SmartFix

Standard

Art.-Nr. 1502963 / Schwarz
Art.-Nr. 1502870 / Metallic

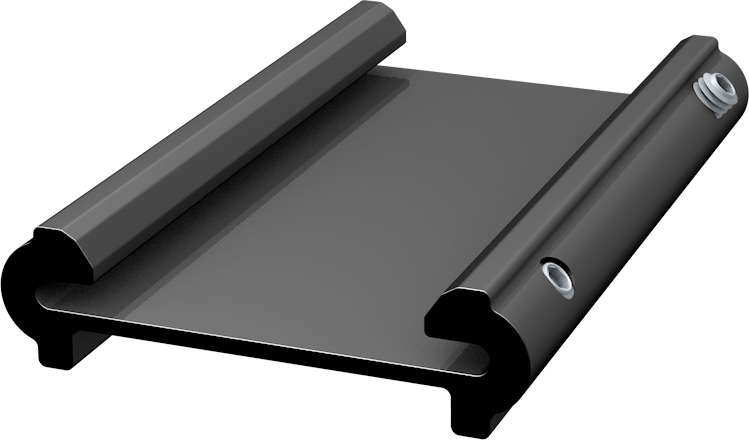

pv montagesystem wellenfaserzement komponente tscverbinder black 01
TRIENERGY Einlegeprofil-Verbinder TS-C

Standard

Art.-Nr. 1502417 / Schwarz
Art.-Nr. 1502216 / Metallic

pv montagesystem wellenfaserzement komponente endwinkel black 01

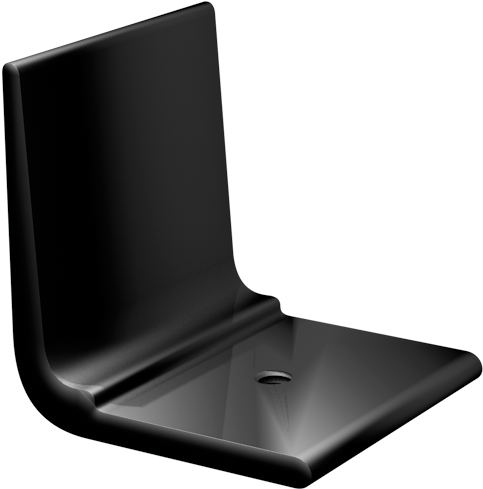

TRIENERGY Endwinkel TS-E

Standard

Art.-Nr. 1502307 / Schwarz
Art.-Nr. 1502214 / Metallic

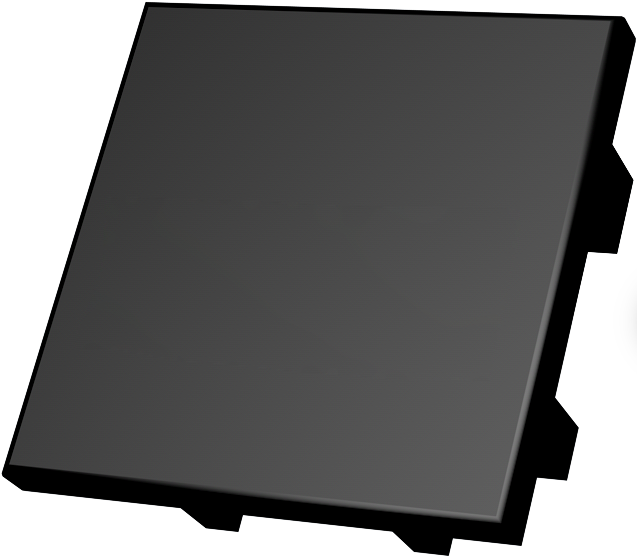

pv montagesystem wellenfaserzement komponente endkappeup x 01
TRIENERGY Endkappe fĂĽr UP-X Profil

Zubehör

Art.-Nr. 1503185 / Schwarz

pv montagesystem wellenfaserzement komponente schuhts cor 01

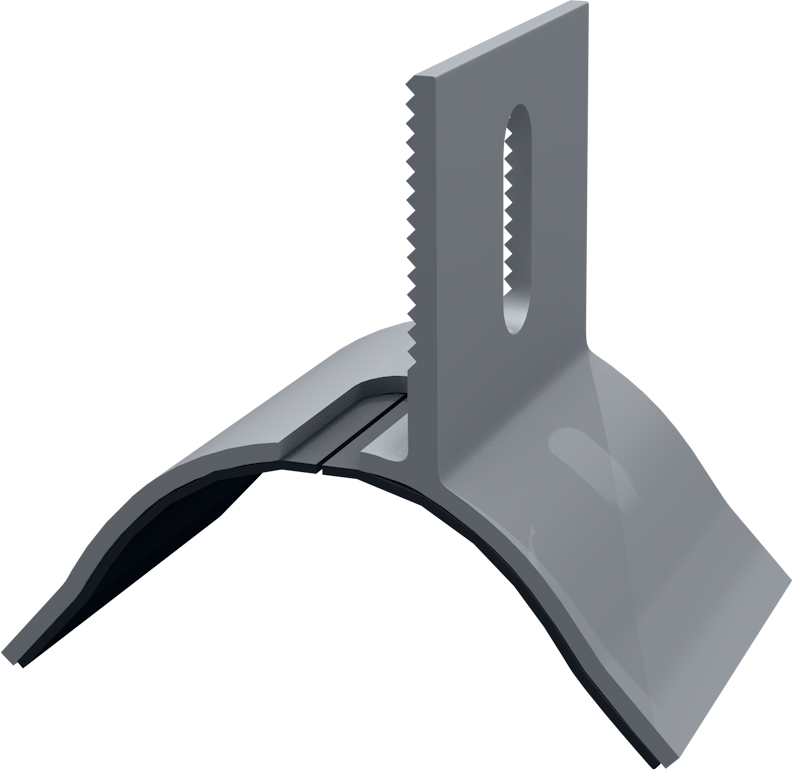

TRIENERGY MontagebĂĽgel fĂĽr Wellfaserzement-Dach

Standard

Art.-Nr. 1503073 / Metallic

* in verschiedenen Längen erhältlich

Technische Daten

Verwendung Einlegesystem fĂĽr Wellfaserzement
Verwendungsarten Schrägdach
Dachneigung 0° – 90°
Anbindung Stockschrauben mit Z-Adapter oder MontagebĂĽgel fĂĽr Typ Ethernet P5, P6, P6 3/4 und Berliner Welle
Montage Dachparallel, einlagiges Einlegesystem
Abstand vom Dachrand Dachbereiche F und G können gem. EN 1991-1-4 belegt werden
Modulausrichtung Vertikal und horizontal
Modulabmessungen Länge und Breite beliebig
Max. Modulfeldgrösse:  Keine Beschränkung, keine thermische Trennung erfoderlich
Max. Schnee-/Windlasten Werden projektspezifisch mittels Planungssoftware ermittelt
Max. Gebäudehöhe 25 Meter
Dachbeschaffenheit Die statische Tragfähigkeit der Dachkonstruktion und des Gebäudetragwerks ist bauseits sicherzustellen.
Materialien Tragende Komponenten aus Aluminium EN AW 6005T6; wie Ziegeldach; EN AW 6082T6; EN AW 6063T66 und Edelstahl 1.4301; Unterlegscheiben, Schrauben und Gewindeplatten aus rostfreier Edelstahl 1.4301 (A2-70)
Garantie 15 Jahre

Für jedes Dach die optimale Montagelösung

Die Montagesysteme von TRIENERGY Solutions bündeln über 30 Jahre Photovoltaik-Erfahrung. Unsere Eigenprodukte für Flachdachsysteme und Klemmsysteme bieten optimale PV-Montagelösungen für die verschiedenen Anforderungen unterschiedlichster Dachtypen und Dachausrichtungen. Dabei legen wir besonderen Wert auf die hochwertige Verarbeitung der Komponenten und auf die Langlebigkeit der Unterkonstruktion.
