TRIENERGY Ziegeldachsystem

Das smarte Einlegesystem für Ziegeldächer

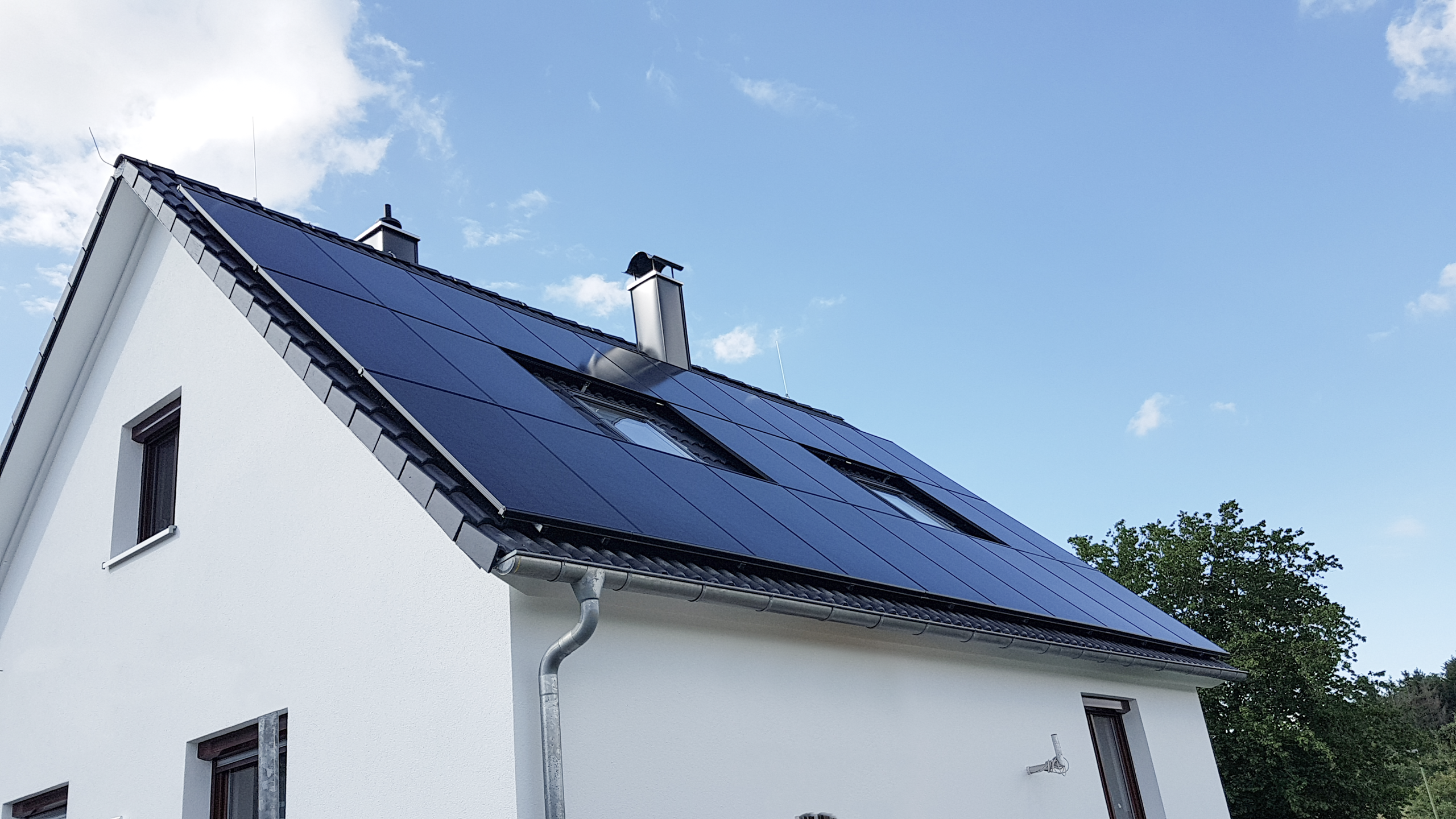

Unser flexibles PV-Einlegesystem ist eine effiziente Lösung für Photovoltaikanlagen auf Ziegeldächern.

Vorteile des Montagesystems

Aufgrund der geringen Anzahl an Komponenten erlaubt es benutzerfreundliche Montagen in Rekordzeit.

Schnelle Montage

Weniger Komponenten und einfache Montage sorgen fĂĽr maximale Installationsgeschwindigkeit und machen das System effizient und anwenderfreundlich.

Schwimmende Lagerung

Die schwimmende Lagerung mit Einlegeprofilen schützt das Dach und die Komponenten, da keine thermische Trennung nötig ist.

Maximale Stabilität

Die Planung erfolgt mit dem Solar-Pro Tool, inklusive optimierter Statikberechnung gemäss den geografischen Gegebenheiten.

pv montagesystem ziegeldach 08 07 tri stand tiles fin solo cmyk 300 rz

Montagesystem für verschiedene Flachdächer

So steigerst du deine Effizienz spielend

Realisiere deine Projekte in Rekordzeit: Dank smarter Planungssoftware, weniger Komponenten und innovativen Einlegeprofilen. Lege die PV-Module einfach in die Einlegeprofile ein. Anschliessend sind diese aufgrund ihres Eigengewichts sicher platziert. Die zusätzliche Befestigung der Module entfällt komplett.

Bis zu 50 % schneller montiert

Die Einlegesysteme der TRIENERGY Solutions AG lassen sich rascher installieren, als herkömmliche Montagesysteme.

Effiziente Planung

Mit unserer Planungssoftware fĂĽr Installateure planst du dein Montagesystem sowie das Wechselrichter- und Stringmanagement.

Absolute Flexibilität

Mit dem Montagesystem nutzt du identische Komponenten fĂĽr die Hochkant- und Quermontage.

In wenigen Schritten ist dein Dachhaken installiert

pv montagesystem ziegeldach tri stand szene1 dachhakenpro ziegel v07

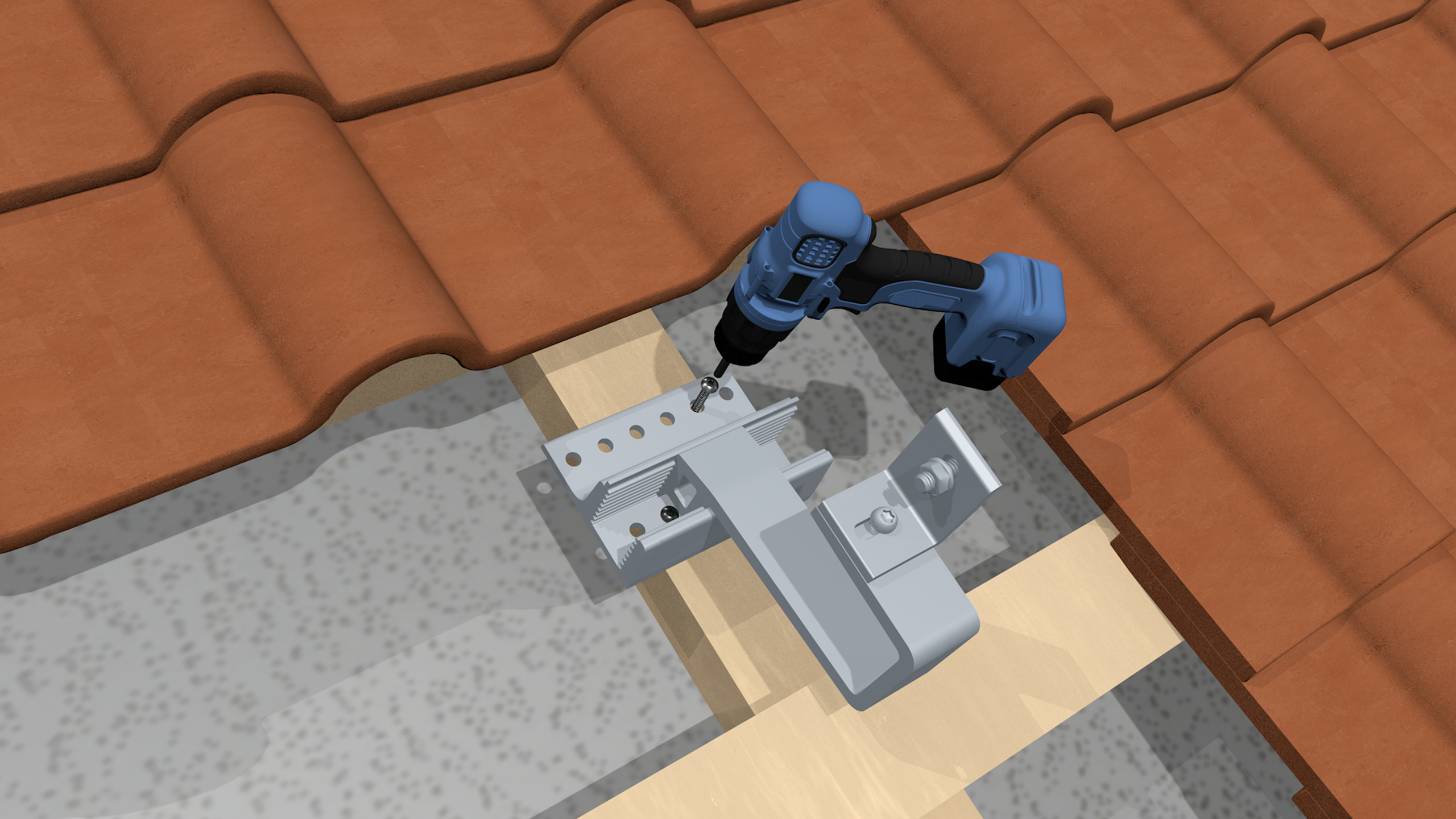

Montieren des Dachhakens

Nach Prüfung der Unterkonstruktion des Dachs auf ihre punktuelle Tragfähigkeit, werden die Dachhaken gemäss Auslegungsplan montiert.

pv montagesystem ziegeldach tri stand szene2 dachhakenpro ziegel v07

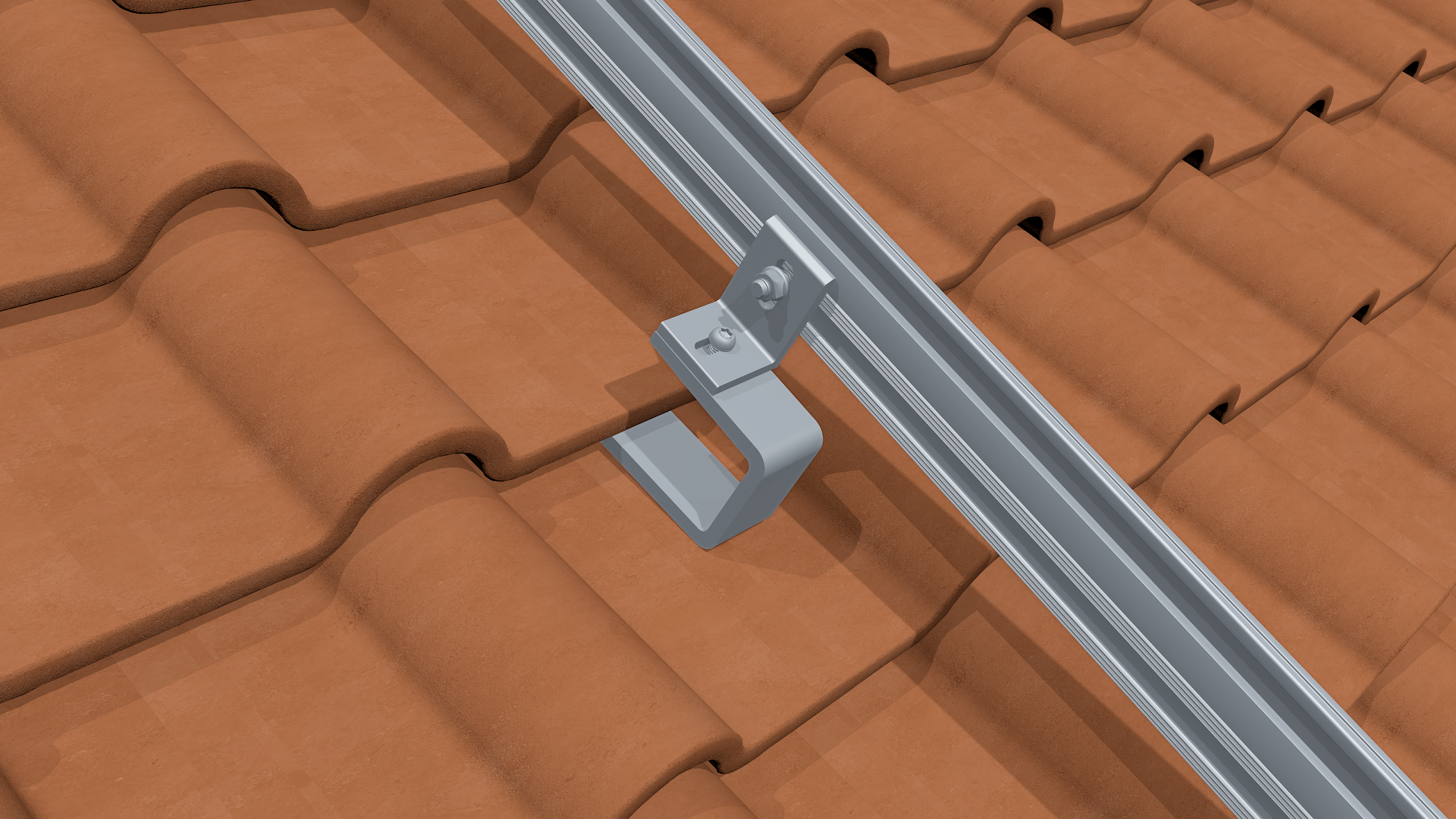

Montieren des Basisprofils (UP-X)

Anschliessend werden die Profile mit vormontierten SmartFix mit der M10-Hammerkopfschraube sicher auf den Dachhaken installiert.

pv montagesystem ziegeldach tri stand szene3 dachhakenpro ziegel v07

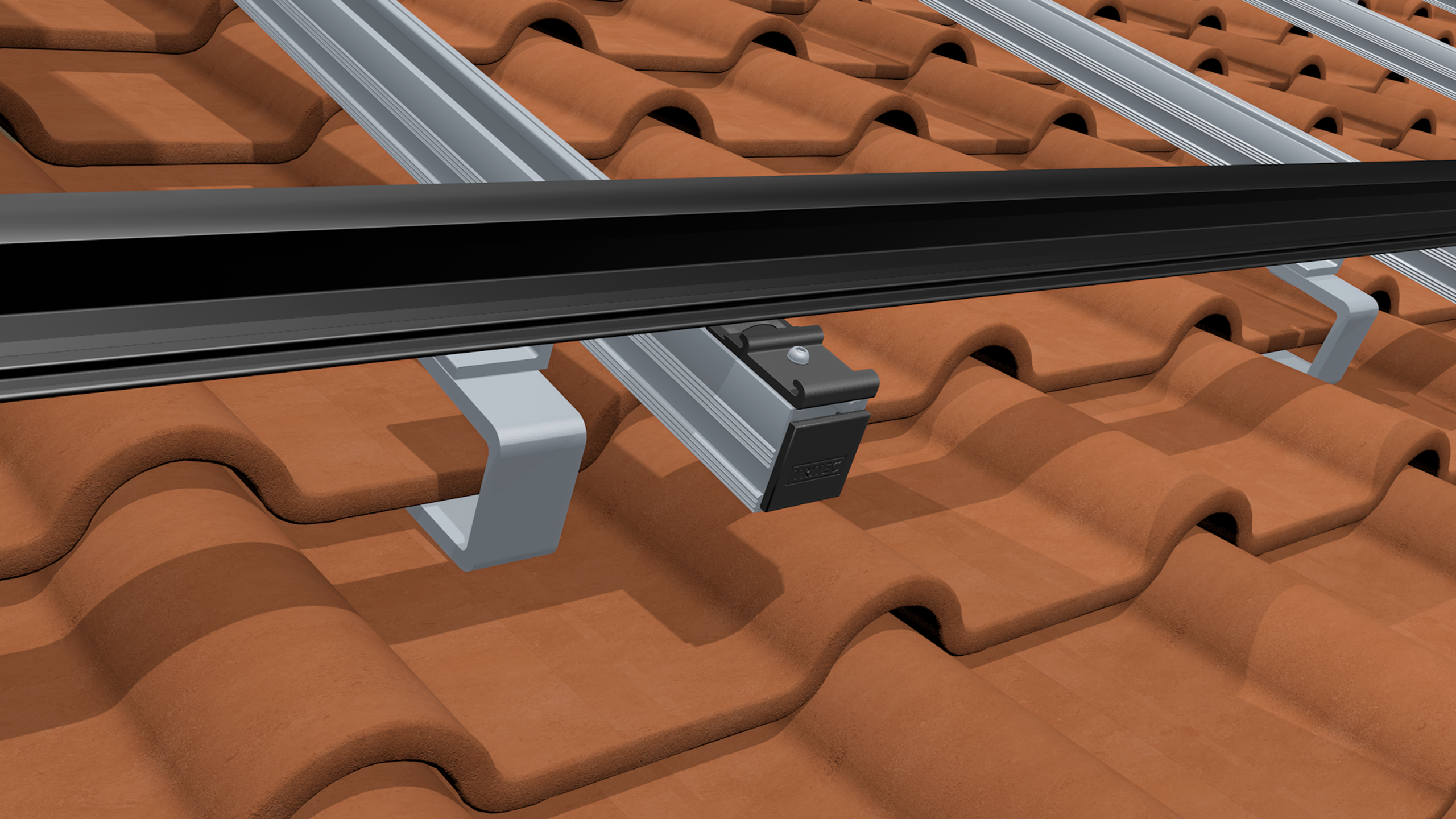

Einklicken der TS Einlegeprofile

Die Einlegeprofile werden in das TRIENERGY-SmartFix eingeklickt und sind nun schwimmend mit dem Dach verbunden.

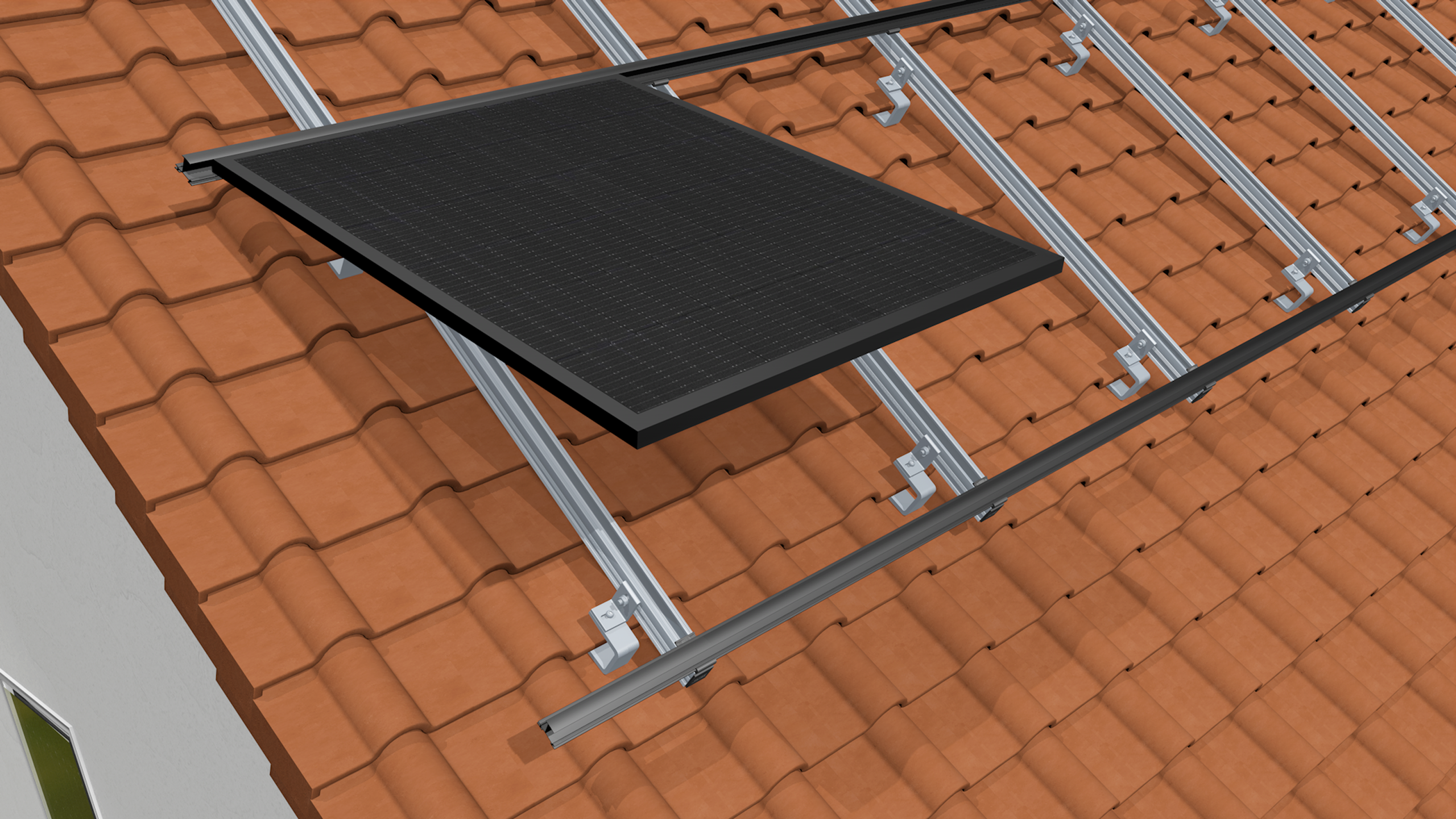

pv montagesystem ziegeldach tri stand szene4 dachhakenpro ziegel v07

Einlegen der Module in die TS Einlegeprofile

Die Module werden zeitsparend in die Einlegeprofile eingelegt. Sie halten dank ihres Eigengewichts. Eine zusätzliche Befestigung entfällt.

Komponenten des Systems

pv montagesystem ziegeldach komponente tscprofil black 01

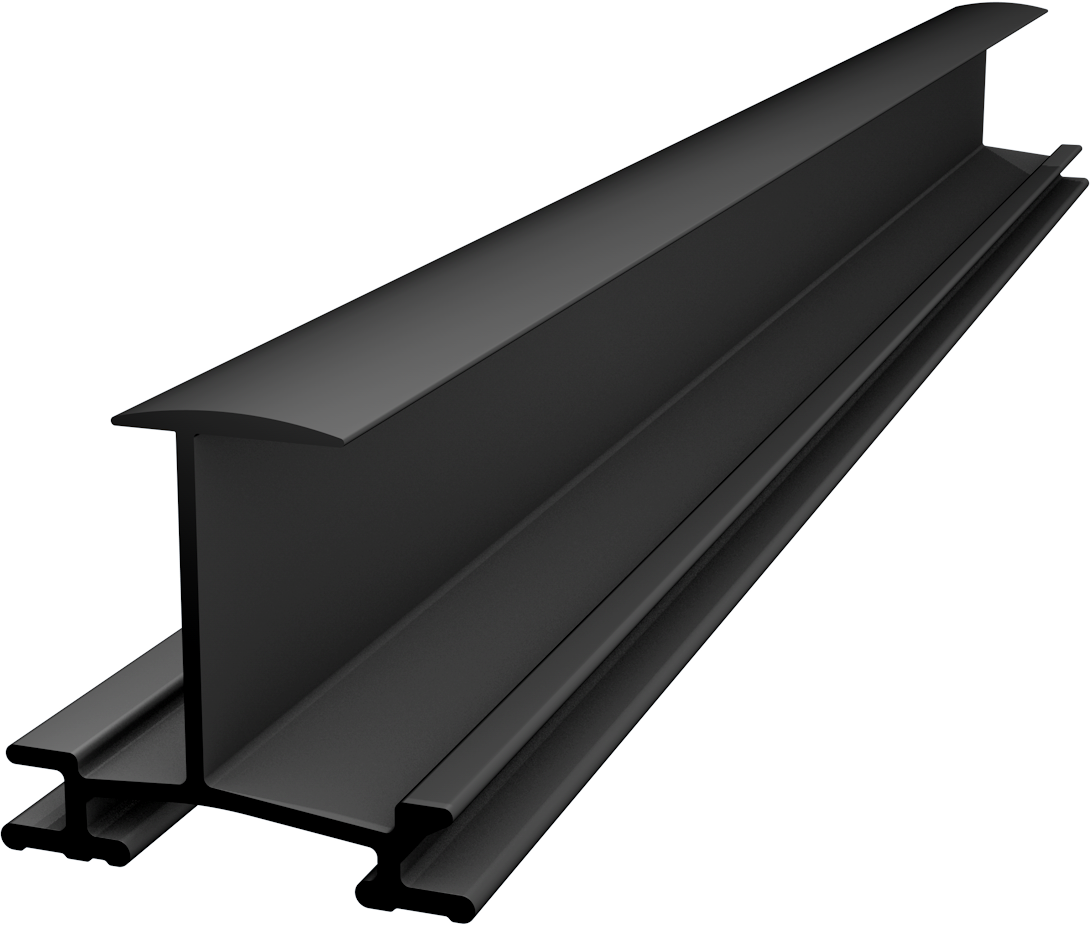

TRIENERGY Einlegeprofil *

Standard

Art.-Nr. TBD / Schwarz
Art.-Nr. TBD / Metallic

Varianten: TS-30/32/35/38/40

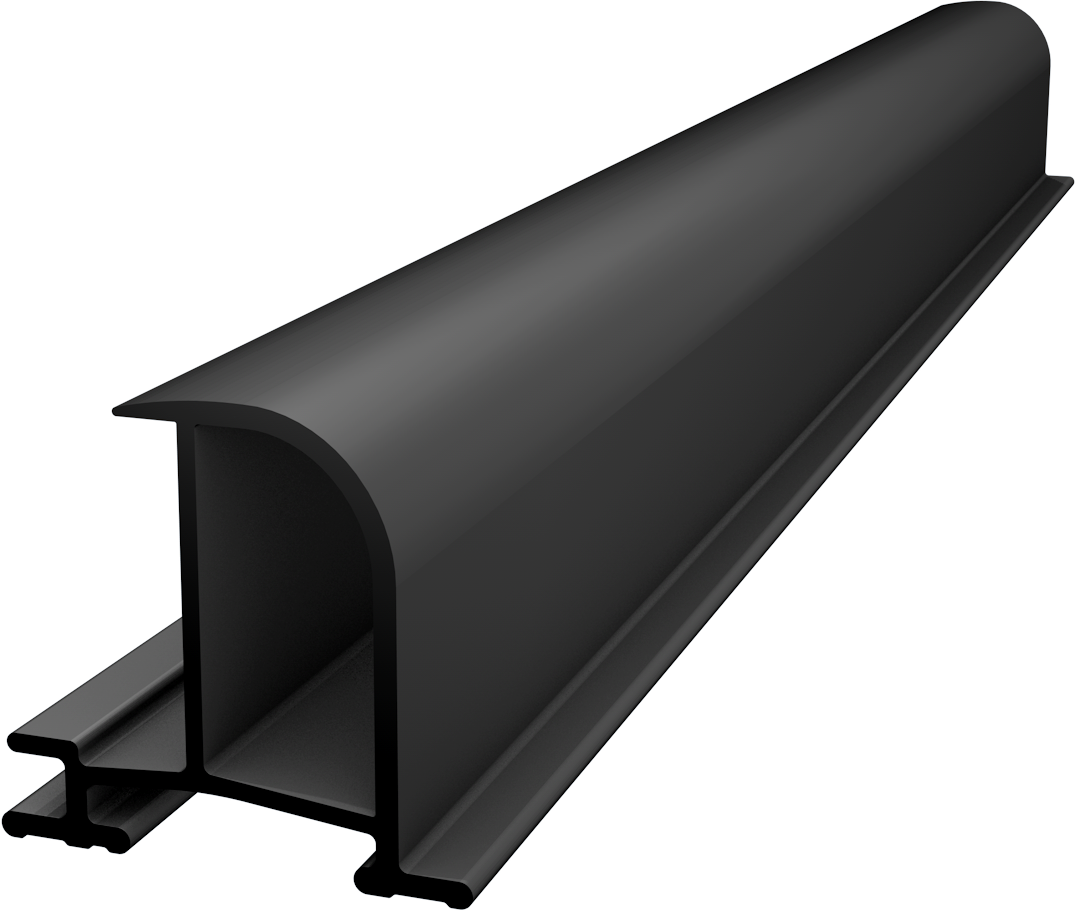

pv montagesystem ziegeldach komponente abschlussprofil black 01
TRIENERGY Abschlussprofil *

Optional

Art.-Nr. TBD / Schwarz
Art.-Nr. TBD / Metallic

Varianten: TS-30/32/35/38/40

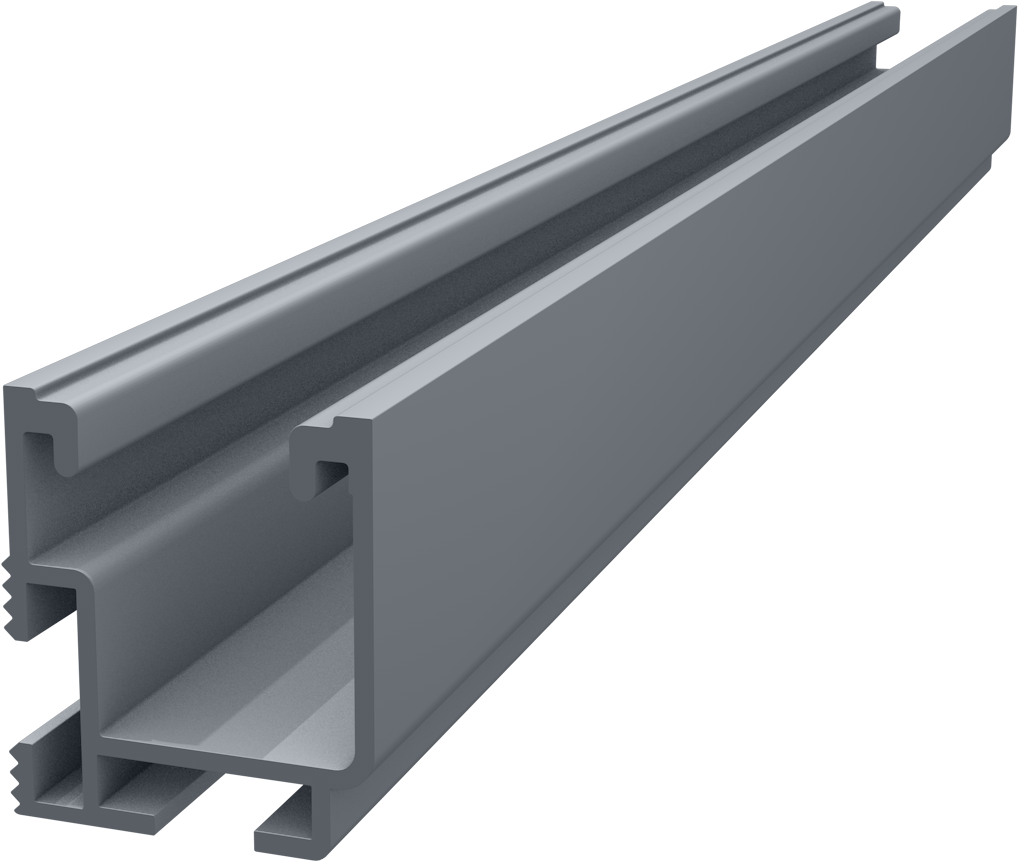

pv montagesystem ziegeldach komponente upx profil blank 01
TRIENERGY Universalprofi l UP-X 3,70 m *

Standard

Art.-Nr. TBD / Schwarz
Art.-Nr. TBD / Metallic

pv montagesystem ziegeldach komponente up cx profilverbinder v01

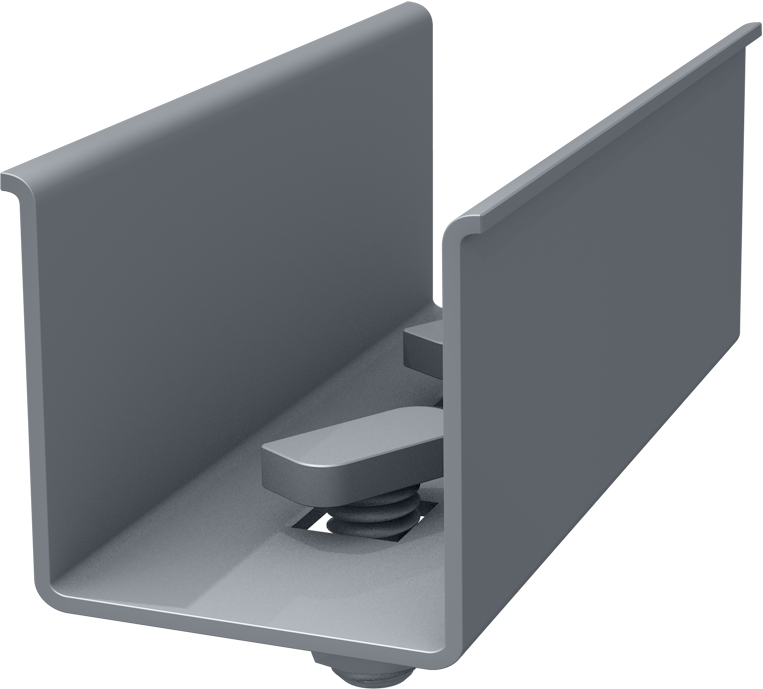

TRIENERGY Universalprofil-Verbinder UP-CX

Standard

Art.-Nr. TBD / Schwarz
Art.-Nr. TBD / Metallic

Vormontiert inkl. Hammerkopfschrauben

SCR 20241129 t6n
TRIENERGY-SmartFix

Standard

Art.-Nr. TBD / Schwarz
Art.-Nr. TBD / Metallic

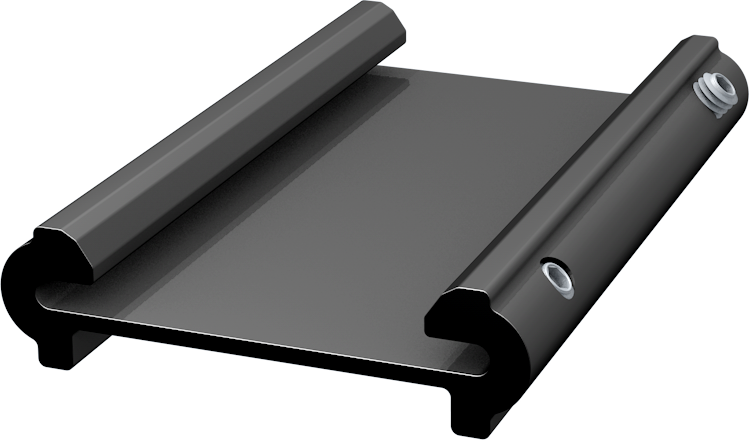

pv montagesystem ziegeldach komponente tscverbinder black 01
TRIENERGY Einlegeprofil-Verbinder TS-C

Standard

Art.-Nr. TBD / Schwarz
Art.-Nr. TBD / Metallic

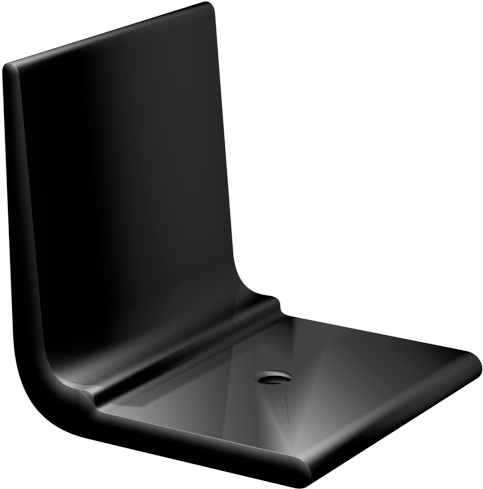

pv montagesystem ziegeldach komponente endwinkel black 01
TRIENERGY Endwinkel TS-E

Standard

Art.-Nr. TBD / Schwarz
Art.-Nr. TBD / Metallic

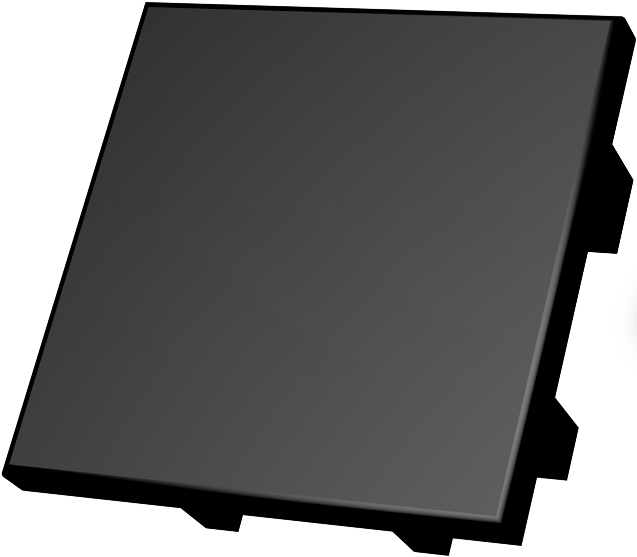

pv montagesystem ziegeldach komponente endkappeup x 01
TRIENERGY Endkappe fĂĽr UP-X Profil

Zubehör

Art.-Nr. TBD / Schwarz

pv montagesystem ziegeldach dachaken pro120kg perspektive xl v01

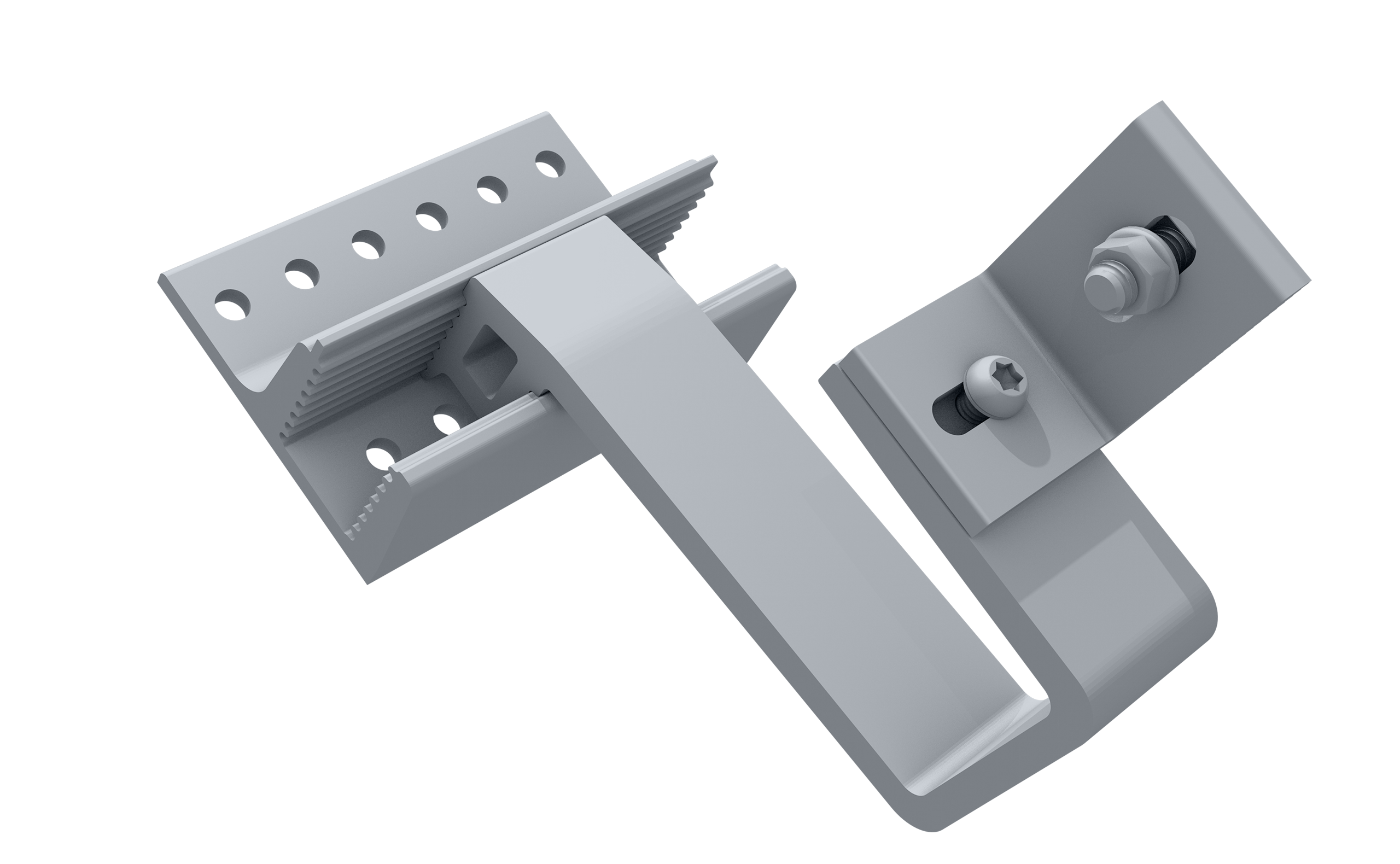

TRIENERGY Dachhaken Pro

Standard

Art.-Nr. TBD

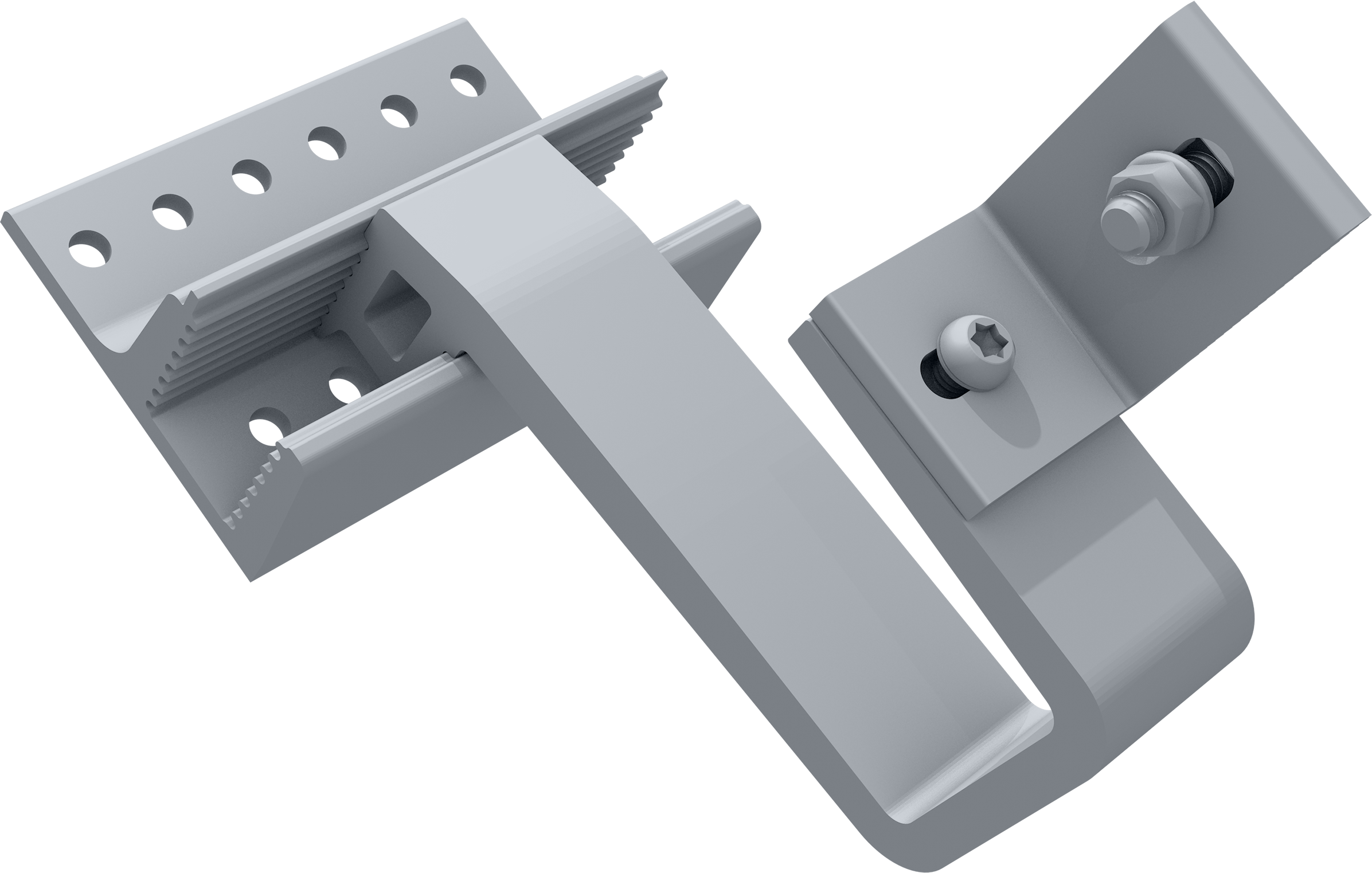

pv montagesystem ziegeldach dachaken proplus200kg perspektive xl v01
TRIENERGY Dachhaken Pro Plus

Zubehör

Art.-Nr. TBD

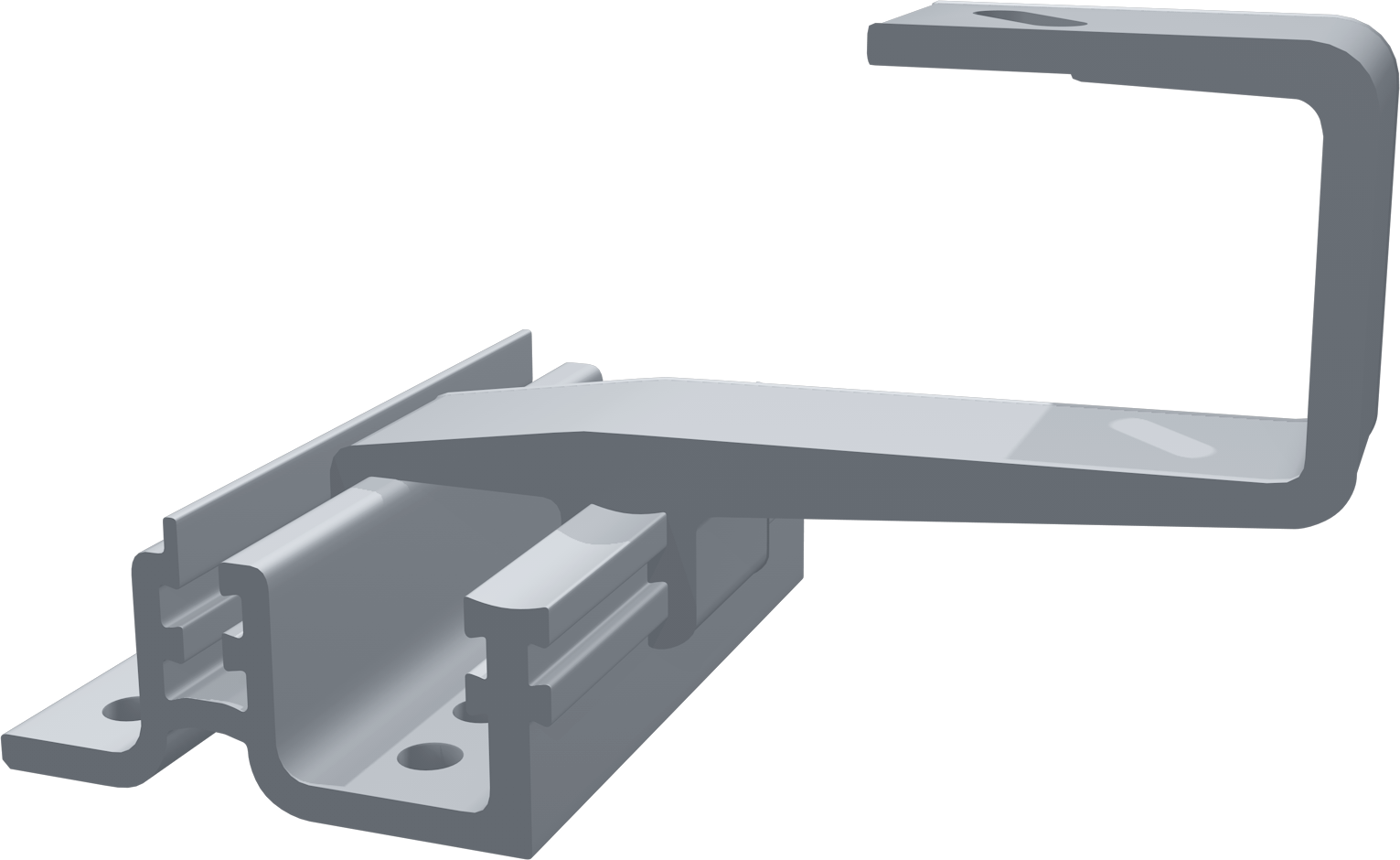

pv montagesystem ziegeldach komponente dachhaken plus v01
TRIENERGY Dachhaken Plus

Zubehör

Art.-Nr. TBD / BĂĽgel
Art.-Nr. TBD / Platte 40/28
Art.-Nr. TBD / Platte 49/37
Art.-Nr. TBD / Platte 55/43

pv montagesystem ziegeldach dachaken basic perspektive v03

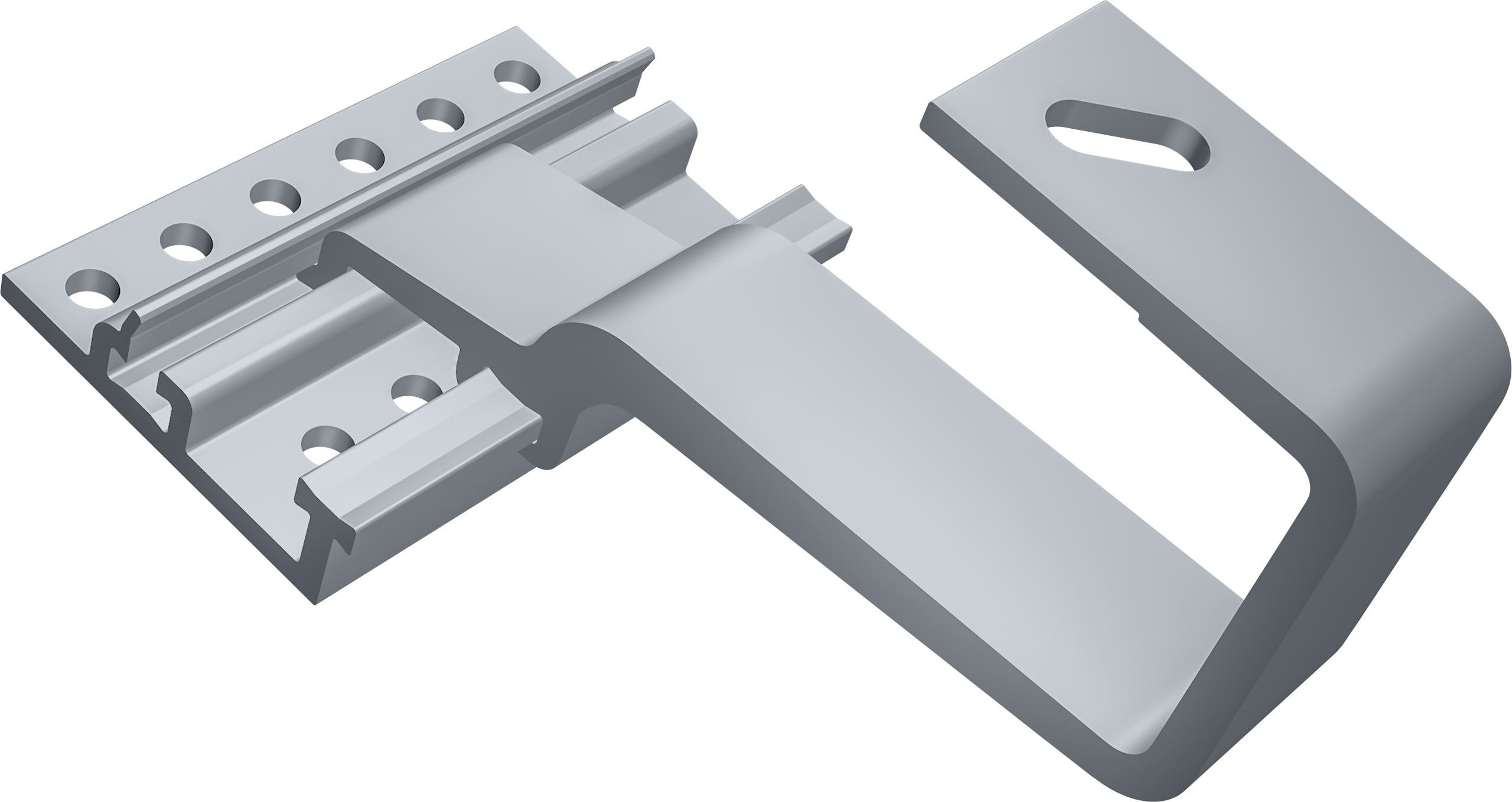

TRIENERGY Dachhaken Basic

Standard

Art.-Nr. TBD

pv montagesystem ziegeldach dachhacken1fachperspektive5

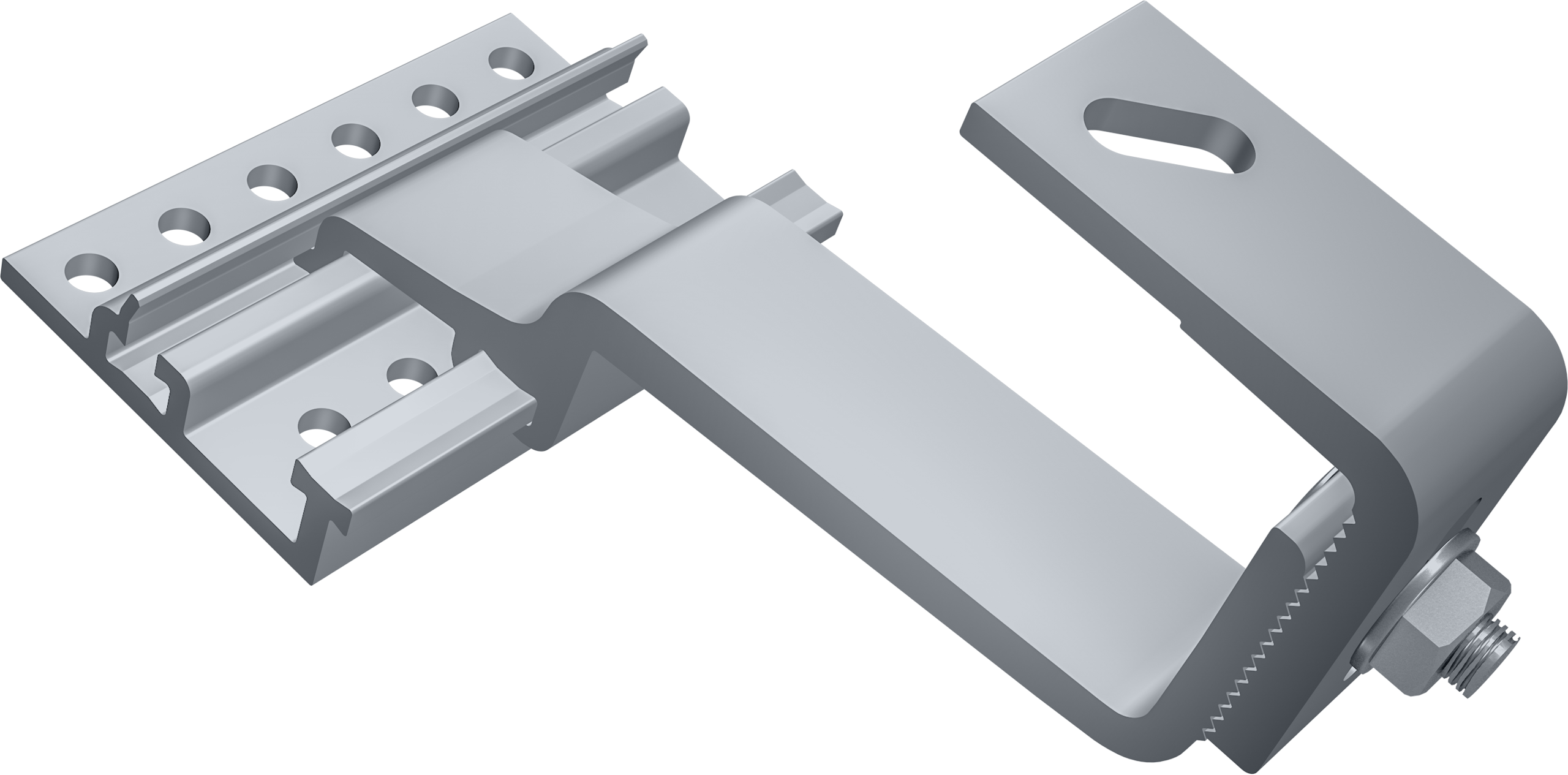

TRIENERGY BASIC verstellbar

Zubehör

Art.-Nr. TBD

* in verschiedenen Längen erhältlich

Technische Daten

Verwendung Einlegesystem für Ziegeldächer / Schrägdächer
Verwendungsarten Schrägdach mit Ziegeleindeckung
Dachneigung 0° – 90°
Anbindung Dachhaken mit Tellerkopfschrauben
Montage Dachparallel, einlagig oder zweilagig (Einlegesystem)
Abstand vom Dachrand Dachbereiche F und G können gem. EN 1991-1-4 belegt werden
Modulausrichtung Vertikal und horizontal (auch gemischt möglich)
Modulabmessungen Horizontal
Max. Modulfeldgrösse Keine Beschränkung, keine thermische Trennung erfoderlich
Max. Schnee-/Windlasten Werden projektspezifisch mittels Planungssoftware ermittelt
Max. Gebäudehöhe 25 Meter
Dachbeschaffenheit Die statische Tragfähigkeit der Dachkonstruktion und des Gebäudetragwerks ist bauseits sicherzustellen.
Materialien Tragende Komponenten aus salzwasserbeständigem Aluminium EN AW 6063T66 und Edelstahl 1.4301; Unterlegscheiben, Schrauben und Gewindeplatten: rostfreiem Edelstahl 1.4301 (A2-70)
Garantie 15 Jahre
