TRIENERGY Flachdachsystem
Das innovative Montagesystem für Flachdächer

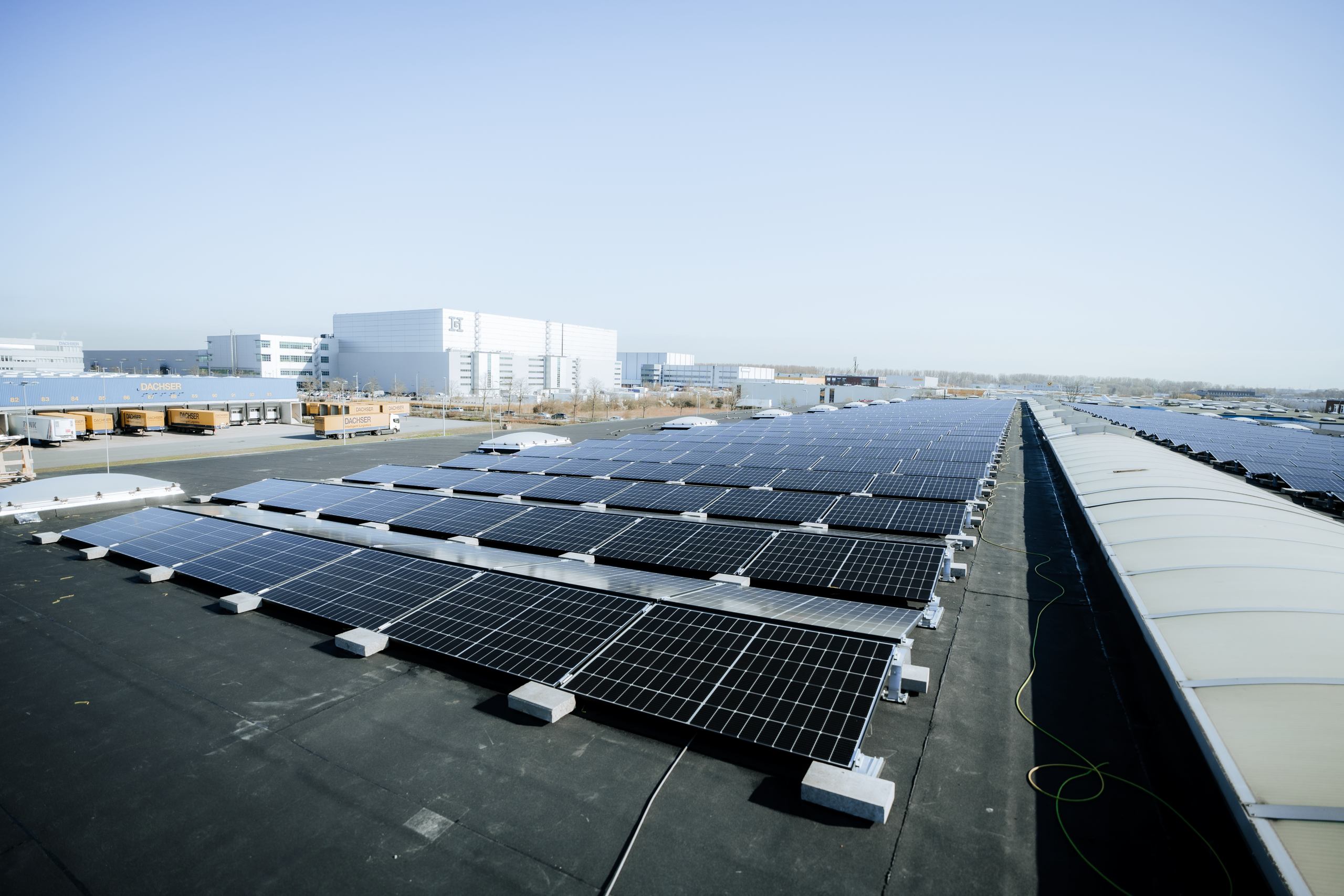

Unser flexibles Montagesystem aus europäischer Produktion eignet sich perfekt für Montagen auf Flachdächern.
Vorteile des Montagesystems
Die innovative Konstruktion minimiert den Materialverbrauch und die Umweltbelastung.
Unser Montagesystem bewährt sich seit Jahren für viele Kleinprojekte bis zu Grossanlagen in der Industrie. Überzeugen Sie sich selber von den vielen Referenzanlagen.
Alle Komponenten aus ĂĽber 80 % recykliertem Aluminium
Rasche Montage fĂĽr mehr Wirtschaftlichkeit
Lokale Produktion der Komponenten in Europa
Thermische Trennung erst ab 21 m
Hervorragende Punktlastverteilung
Modulklemmen inklusive Erdungspins
Einheitliche Schraube fĂĽr alle Verbindungen
Ideale Lagerhaltung und einfaches Handling
Spannungsfreie Modullagerung dank beweglichen Adaptern
Modulklemmung auf kurzer und langer Modulseite möglich
TRIENERGY SystemĂĽbersicht
Ost/West
Klemmung auf kurzer Modulseite mit langem Abstand
Ost/West
Ost/West, Klemmung auf kurzer Modulseite mit kurzem Abstand
Alpin Ost/West
Klemmung auf kurzer und zusätzlich langer Modulseite mit langem Abstand
Alpin Ost/West
Klemmung auf kurzer und zusätzlich langer Modulseite mit kurzem Abstand
Süd, 18° Verschattungsabstand
Klemmung auf kurzer Modulseite
Süd, 25° Verschattungsabstand
Klemmung auf kurzer Modulseite
Alpin Süd, 18° Verschattungsabstand
Klemmung auf kurzer und zusätzlich langer Modulseite
Alpin Süd, 25° Verschattungsabstand
Klemmung auf kurzer und zusätzlich langer Modulseite
Ein System, zahlreiche Möglichkeiten
Ballastvariante Ballastspange
Die Ballastermittlung erfolgt immer projektbezogen und wird mittels unserer Planungssoftware berechnet.
Ballastvariante Ballastwanne
Die Ballastwannen werden je nach System auf die Platten klein und Platten gross montiert.
Komponenten des Systems
Technische Daten
| Verwendung | Flachdächer: Folien-, Bitumen- und Kiesdächer |
| Dachneigung | bis zu 5°, je nach Dachgegebenheit ohne Dachanbindung |
| Max. Gebäudehöhe | 25 Meter |
| Ausrichtung | Ost / West und SĂĽd |
| Modulneigung | ca. 10° |
| Module | gerahmte Module |
| Modulgrössen | Breite: 950 – 1200 mm x Länge: 1650 – 2300 mm |
| Modulausrichtung | Horizontal |
| Max. Modulfeldgrösse | 21 x 21 Meter |
| Abstand zum Dachrand | Dachbereiche F und G können gem. EN 1991-1-4 belegt werden (Mindestrandabstand 600mm |
| Windlast | bis 2,4 kN/m2 |
| Schneelast | bis 5,4 kN/m2 |
| Standsicherheitsnachweis | SoftwaregestĂĽtzt auf Basis Windkanaluntersuchungen |
| Dachbeschaffenheit | Die statische Tragfähigkeit der Dachkonstruktion und des Gebäudetragwerks sowie eine ausreichende Druckbelastbarkeit der Wärmedämmung ist bauseits sicherzustellen. |
| Material | Aluminium EN AW 6063/ 6005; Bleche aus Stahl mit Alu-Zink Be-Material: schichtung; Kleinteile aus rostfreiem Stahl A2-70; Bautenschutzmatte aus Polyester-Vlies |
| Schraubenmontage | M8 (A2-70) |
| Drehmoment | 15 Nm |
| Garantie | 15 Jahre |
Für jedes Dach die optimale Montagelösung
Die Montagesysteme von TRIENERGY Solutions bündeln über 30 Jahre Photovoltaikerfahrung. Unsere Produkte bieten optimale PV-Montagelösungen für die verschiedensten Anforderungen . Dabei legen wir besonderen Wert auf die hochwertige Verarbeitung der Komponenten, die Herkunft und umweltschonende Beschaffenheit der Materialien und auf die Langlebigkeit der Unterkonstruktion.
