TRIENERGY Klemmsystem

Das Klemmsystem für PV-Anlagen auf Blechfalzdächern

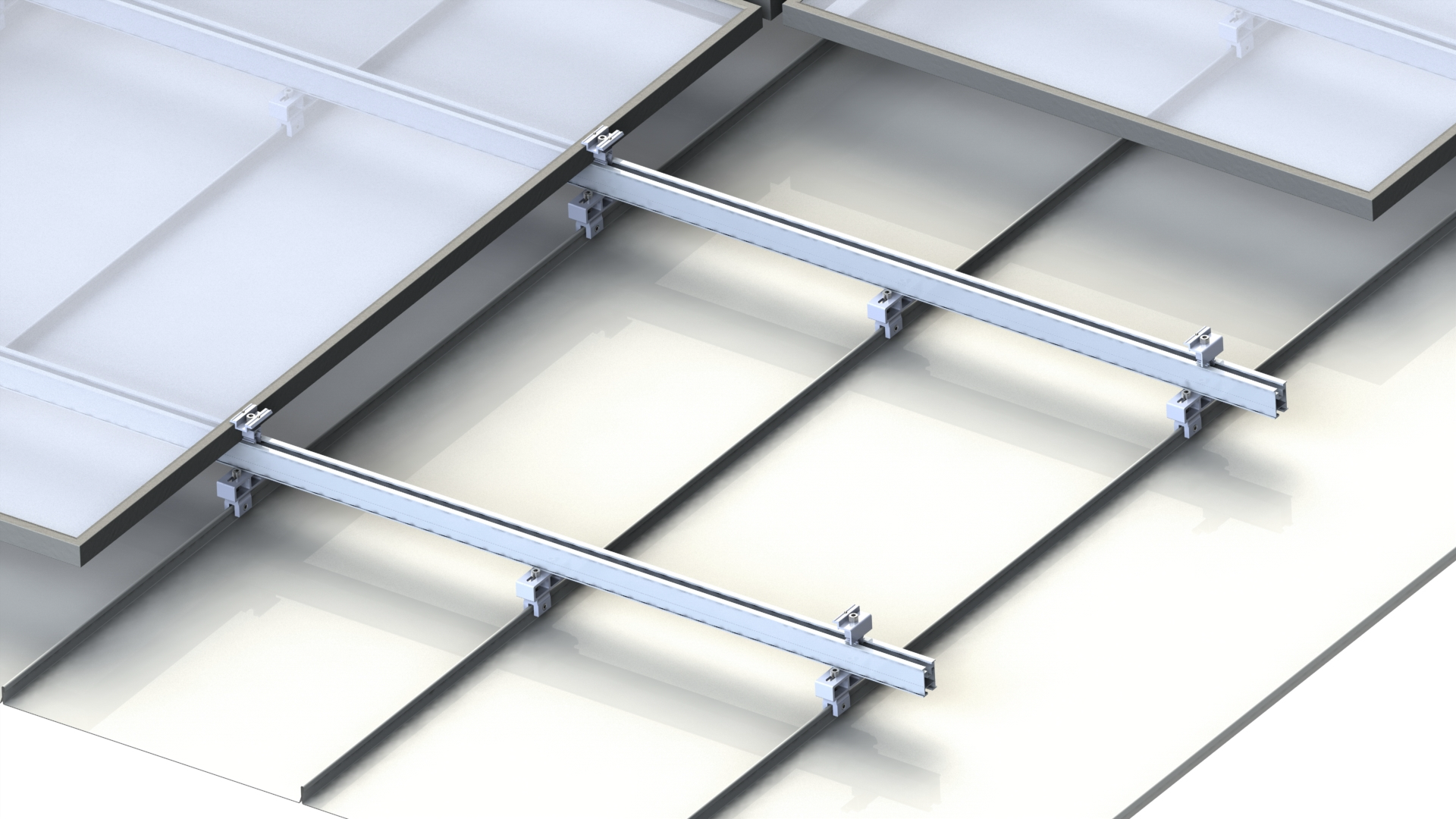

Effiziente Montage auf Blechfalzdächern: Die Blechfalzklemme 2.1 TPF ermöglicht die schnelle Installation, durchdringungsfreie Befestigung und vielseitige Modulausrichtung.

Vorteile des Montagesystems

Vielseitig einsetzbar

Die Blechfalzklemme 2.1 TBK eignet sich fĂĽr diverse Falztypen, wie Doppel- und Winkelstehfalz, Rundfalz, Domico sowie Rib-Roof 465.

Einfache und schnelle Montage

Vormontierte Schnellmontageadapter ermöglichen eine schnelle und unkomplizierte Trägerprofilmontage ohne zusätzlichen Aufwand.

Durchdringungsfreie Befestigung

Die Fixierschraube sorgt für eine sichere, stabile und materialschonende Befestigung ohne Schäden am Dach.

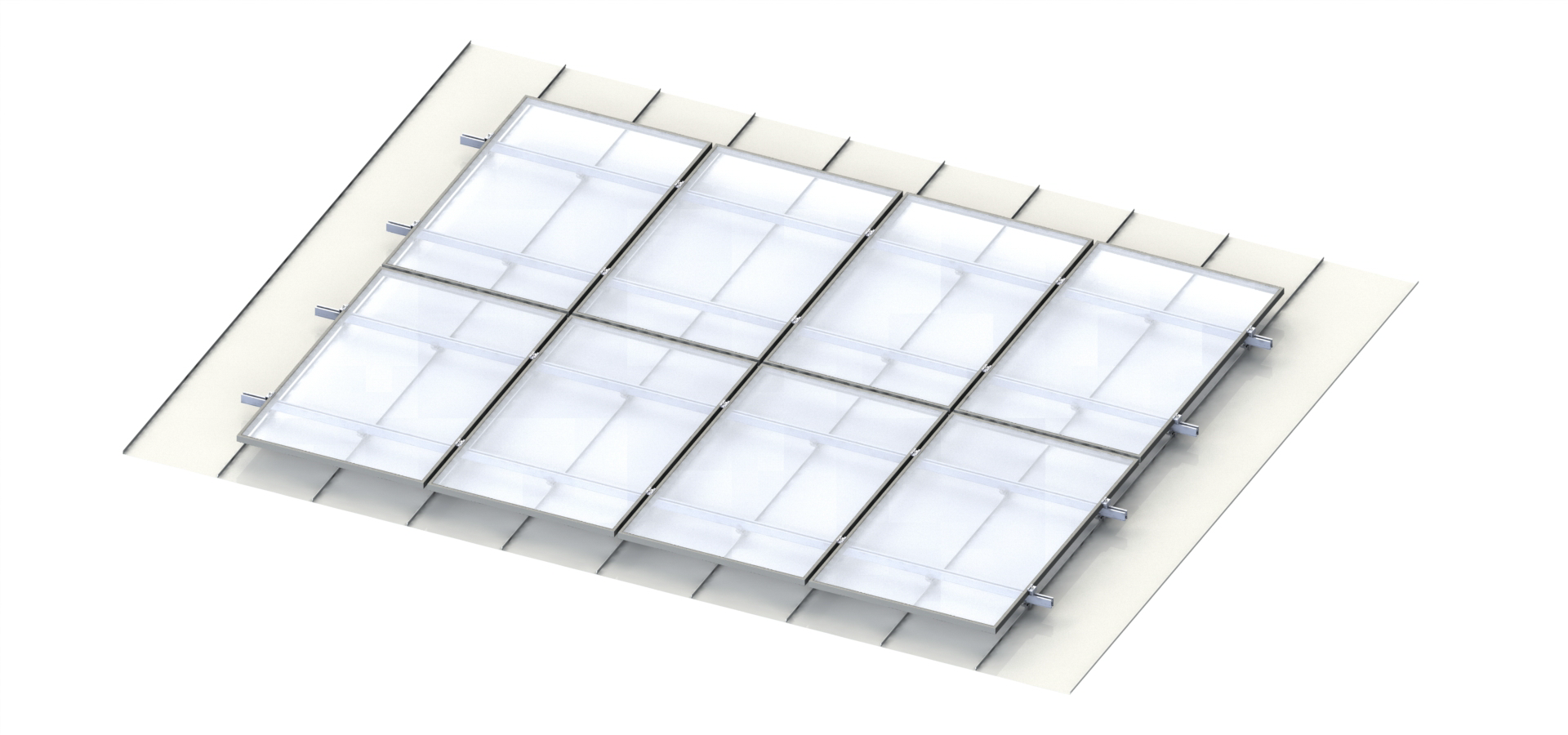

pv klemmsystem blechfalz 2 1 tpf 3 module tpf

So steigerst du spielend deine Effizienz

Die Blechfalzklemme 2.1 TPF ist vielseitig einsetzbar, einfach und schnell in der Anwendung und sorgt fĂĽr die durchdringungsfreie Befestigung.

Maximale Effizienz bei der Installation

Das TRIENERGY-Blechfalzklemmsystem ermöglicht eine effiziente Montage auf Blechfalzdächern, wodurch der Montageaufwand reduziert und die Installation vereinfacht wird.

Optimale Planung

Mit der Planungssoftware planst du deine PV-Anlage effizient. Von der Modulausrichtung bis zur Befestigung wird alles exakt berechnet.

Flexibilität bei der Montage

Die TRIENERGY-Blechfalzklemmen ermöglichen sowohl horizontale als auch vertikale Modulausrichtungen – für höchste Flexibilität bei jedem Projekt.

Sichere, durchdringungsfreie Befestigung

Die Klemmen bieten eine stabile, durchdringungsfreie Verbindung und vermeiden thermische Schäden – für eine sichere und langlebige Installation auf deinem Blechfalzdach.

Komponenten des Systems

pv klemmsystem blechfalz 2 1 tpf doppelstehfalzklemme 2 1 tpf h frei sj
TRIENERGY Doppelstehfalzklemme 2.1 TPF

Art.-Nr. 1513404

Doppelstehfalzdach

pv klemmsystem blechfalz 2 1 tpf winkelstehfalzklemme 2 1 tpf
TRIENERGY Winkelstehfalzklemme 2.1 TPF

Art.-Nr. 1513423

Winkelstehfalzdach

pv klemmsystem blechfalz 2 1 tpf kalzip klemme 2 1 tpf hfrei sj
TRIENERGY Rundfalzklemme 2.1 TPF

Art.-Nr. 1513412

Rundfalz-Profildach

pv klemmsystem blechfalz 2 1 tpf rd 80 802469 0
TRIENERGY Falzklemme 2.1 RD-80 TPF

TBD

Domico GBS, Zambelli 465

pv klemmsystem blechfalz 2 1 tpf k15 tpf 802471 0
TRIENERGY Falzklemme 2.1 K 15 TPF

TBD

Domitec-Profildach

pv klemmsystem blechfalz 2 1 tpf tp 45
TRIENERGY Trägerprofil

Art.-Nr. 1513424

pv klemmsystem blechfalz 2 1 tbk Profilverbinder
TRIENERGY Profilverbinder

Art.-Nr. 1513429

pv klemmsystem blechfalz 2 1 tbk kreuzverbinder 2 1
TRIENERGY Kreuzverbinder 2.1

Art.-Nr. 1513406

Technische Daten

Verwendung Blechfalzdächer, Profildächer
Dachneigung 7° – 60°
Anbindung Fixierschraube
Montage Dachparallel
Abstand vom Dachrand Dachbereiche F und G können gem. EN 1991-1-4 belegt werden
Modulausrichtung Horizontal und Vertikal
Modulabmessungen Länge und Breite beliebig
Max. Modulfeldgrösse ca. 3 m in Schienenrichtung (je nach Falztyp), max. mögliche Schienenlänge auf Anfrage
Max. Schnee-/Windlasten Werden projektspezifisch mittels Online-Software «Plan-Tool» ermittelt
Max. Gebäudehöhe 25 m (höher auf Anfrage)
Dachbeschaffenheit Die statische Tragfähigkeit der Dachkonstruktion und des Gebäudetragwerks ist bauseits sicherzustellen
Materialien Tragende Komponenten aus Aluminium EN AW 6063 T66; Edelstahl V2A; Kleinteile aus rostfreiem Stahl A2-70; EPDM
Garantie 15 Jahre Qualitätsgarantie

Für jede Anforderung die optimale Montagelösung

Die Montagesysteme von TRIENERGY Solutions bündeln über 30 Jahre Photovoltaik-Erfahrung. Unsere Eigenprodukte für Flachdachsysteme und Klemmsysteme bieten optimale PV-Montagelösungen für die verschiedenen Anforderungen unterschiedlichster Dachtypen und Dachausrichtungen. Dabei legen wir besonderen Wert auf die hochwertige Verarbeitung der Komponenten und auf die Langlebigkeit der Unterkonstruktion.
