TRIENERGY Klemmsystem

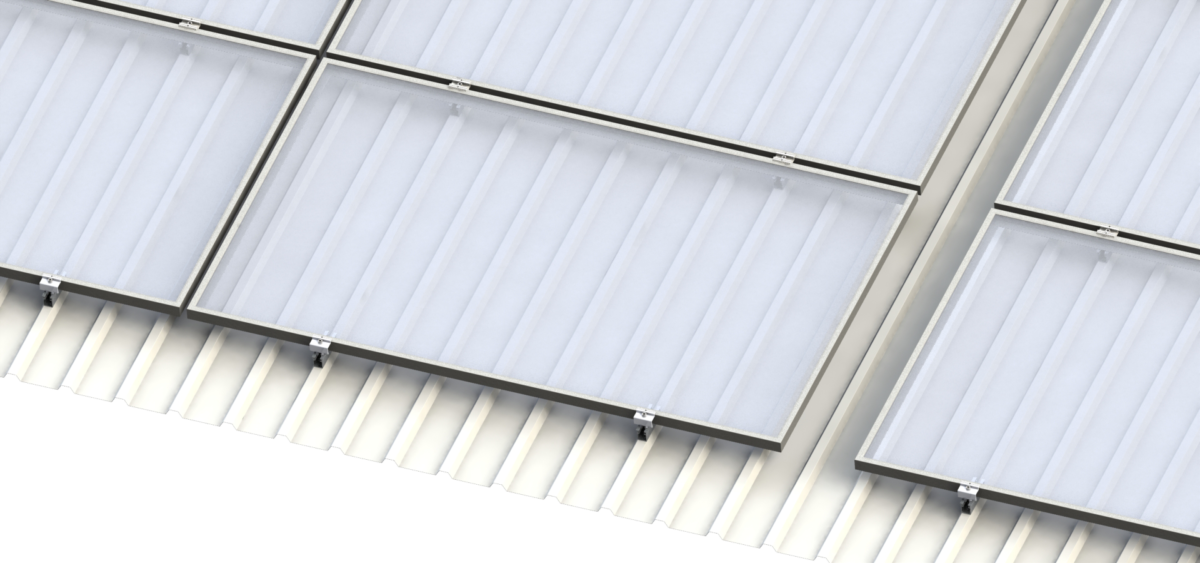

Das Klemmsystem für PV-Anlagen auf Trapezblechdächern mit Kurzschiene
Effiziente Montage auf Trapezblechdächern: Die Kurzschiene AS 2.1 ermöglicht die schnelle und stabile Installation mit zuverlässiger Abdichtung und hoher Flexibilität. Das System eignet sich zudem ideal für die Montage von Solarpanels an Fassaden.
Vorteile des Montagesystems
So steigerst du spielend deine Effizienz
Dank smarter Planungssoftware und hochwertiger Komponenten lässt sich das TRIENERGY-Klemmsystem sicher und effizient auf Trapezblechdächern installieren. Es bietet eine ökonomische und sichere Lösung für viele Anwendungen – von kleinen Projekten bis zu grossen Gewerbeanlagen.
Komponenten des Systems
Technische Daten
| Verwendung | Kurzschiene auf Trapezblech |
| Verwendungsarten | Trapezblechdach |
| Dachneigung | 5° – 35° |
| Min. Blechdicke | Stahlblech min. 0,4 mm Aluminium min 0,5 mm |
| Trapezblech Hochsicke | Minimum Breite 22 mm (25 mm empfohlen) |
| Hochsickenabstand | Beliebig |
| Anbindung | 2 Stk. Bohrschrauben (Schraubverbindung direkt in das Trapezblech) |
| Montage | Dachparallel |
| Abstand vom Dachrand | Dachbereiche F und G können gem. EN 1991-1-4 belegt werden |
| Modulausrichtung | Horizontal |
| Modulabmessungen | Länge und Breite beliebig |
| Max. Modulfeldgrösse | 12 m in Modul-Klemmrichtung |
| Max. Schnee-/Windlasten | Werden projektspezifisch mittels Online-Software «Solar Pro.Tool» ermittelt |
| Standsicherheit | Bemessung und Konstruktion von Aluminiumtragwerken gemäss Eurocode 9 DIN EN 1999-1-4 |
| Max. Gebäudehöhe | 25 m (höher auf Anfrage) |
| Dachbeschaffenheit | Die statische Tragfähigkeit der Dachkonstruktion und des Gebäudetragwerks ist bauseits sicherzustellen |
| Materialien | Tragende Komponenten aus Aluminium EN AW 6063 T66; Kleinteile aus rostfreiem Stahl A2-70; EPDM |
| Garantie | 15 Jahre |
Für jede Anforderung die optimale Montagelösung
Die Montagesysteme von TRIENERGY Solutions bündeln über 30 Jahre Photovoltaikerfahrung. Unsere Produkte bieten optimale PV-Montagelösungen für die verschiedensten Anforderungen. Dabei legen wir besonderen Wert auf die hochwertige Verarbeitung der Komponenten, die Herkunft und umweltschonende Beschaffenheit der Materialien und auf die Langlebigkeit der Unterkonstruktion.
