TRIENERGY Klemmsystem

Stockschrauben für PV-Anlagen auf Welleternit und Wellblechdächern

Die flexible und einfach montierbare Befestigungslösung mit robustem EPDM-Gummi für Wellblech- und Welleternitdächer.

Vorteile des Montagesystems

Schnelle und einfache Montage

Vormontierte Schnellmontageadapter und der EPDM-Gummi ermöglichen eine schnelle und zuverlässige Befestigung.

Flexible Trägerprofilmontage

Das System ist in einlagiger AusfĂĽhrung oder im Kreuzverbund einsetzbar. Damit eignet es sich fĂĽr verschiedenste Projektanforderungen.

Universelle Modulausrichtung

Das Klemmsystem ermöglicht sowohl die horizontale als auch die vertikale Modulausrichtung. Das macht das universelle System besonders flexibel.

pv klemmsystem stockschraube as 2 uebersicht einlagig

So steigerst du spielend deine Effizienz

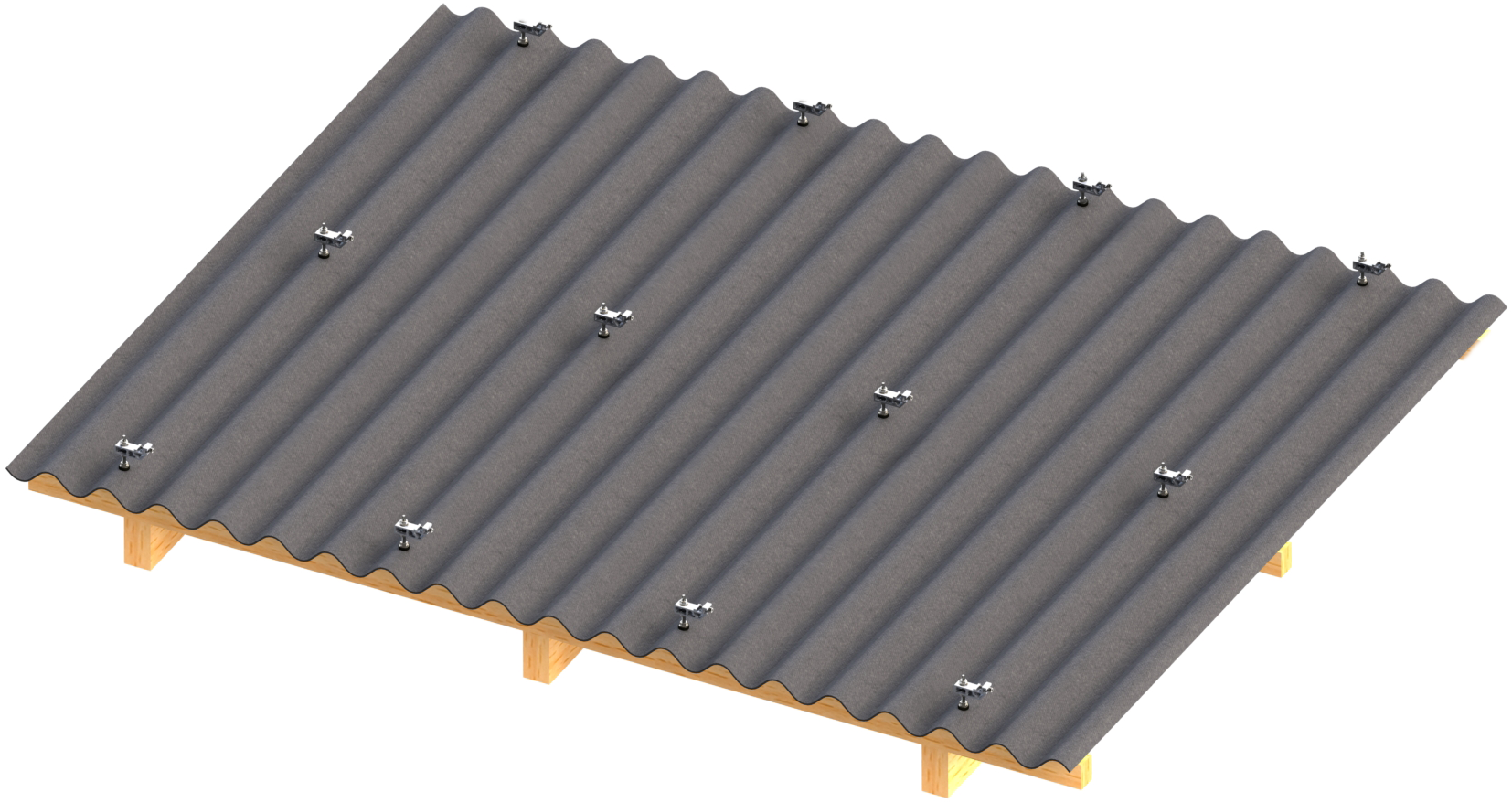

Dank der Stockschraube AS 2.1 erfolgt die Installation auf Wellblech- und Welleternitdächern schnell, flexibel und sicher. Das zuverlässige System eignet sich ideal für private und gewerbliche PV-Anlagen.

Schnelle Installation fĂĽr deine Projekte

Mit den TRIENERGY-Klemmsystemen reduzierst du die Montagedauer erheblich. So lassen sich Projekte noch einfacher und effizienter umsetzen.

Optimale Planung

Mit der Planungssoftware planst du deine PV-Anlage effizient. Von der Modulausrichtung bis zur Befestigung wird alles exakt berechnet.

Stabile Befestigung

Durch die spanlose Befestigung und zusätzliche EPDM-Gummidichtungen ermöglichen unsere Klemmsysteme eine dauerhafte und materialschonende Installation.

Komponenten des Systems

pv klemmsystem stockschraube as 2 stockschraube 2 1 format 2x2 hintergrundfrei sj
TRIENERGY Stockschraube 2.1

Art.-Nr. 1513443

pv klemmsystem stockschraube as 2 solarbefestiger 2 1 format 2x2 hintergrundfrei sj
TRIENERGY Solarbefestiger 2.1

Art.-Nr. 1513442

pv klemmsystem stockschraube as 2 tp 45
TRIENERGY Trägerprofil

Art.-Nr. 1513424

pv klemmsystem stockschraube as 2 profilverbinder
TRIENERGY Profilverbinder

Art.-Nr. 1513430

pv klemmsystem stockschraube as 2 kreuzverbinder 2 1
TRIENERGY Kreuzverbinder 2.1

Art.-Nr. 1513406

Technische Daten

Verwendung Welleternit-Dach, Wellblechdach, Bitumendach
Dachneigung 10° – 60°
Anbindung Stockschrauben, Solarbefestiger
Montage Dachparallel
Abstand vom Dachrand Dachbereiche F und G können gem. EN 1991-1-4 belegt werden
Modulausrichtung Horizontal und Vertikal
Modulabmessungen Länge und Breite beliebig
Max. Modulfeldgrösse 12 m in Schienenrichtung
Max. Schnee-/Windlasten Werden projektspezifisch mittels Online-Software «Solar Pro.Tool» ermittelt
Standsicherheit Bemessung und Konstruktion von Aluminiumtragwerken gemäss Eurocode 9 DIN EN 1999-1-4
Max. Gebäudehöhe 25 m (höher auf Anfrage)
Dachbeschaffenheit Die statische Tragfähigkeit der Dachkonstruktion und des Gebäudetragwerks ist bauseits sicherzustellen
Materialien Tragende Komponenten aus Aluminium EN AW 6063 T66; Edelstahl V2A; Kleinteile aus rostfreiem Stahl A2-70; EPDM
Garantie 15 Jahre

Für jede Anforderung die optimale Montagelösung

Die Montagesysteme von TRIENERGY Solutions bündeln über 30 Jahre Photovoltaikerfahrung. Unsere Produkte bieten optimale PV-Montagelösungen für die verschiedensten Anforderungen. Dabei legen wir besonderen Wert auf die hochwertige Verarbeitung der Komponenten, die Herkunft und umweltschonende Beschaffenheit der Materialien und auf die Langlebigkeit der Unterkonstruktion.
