TRIENERGY Klemmsystem

Das Klemmsystem für PV-Anlagen auf Sandwichdächern

Effiziente Montage für Sandwichdächer: Die Trapezblechbrücke PLUS S sorgt für eine stabile Kraftableitung und die einfache Installation mit zuverlässiger Abdichtung.

Vorteile des Montagesystems

Optimale Lastableitung

Durch Bohrschrauben mit Stützgewinde wird die Last direkt in die Pfetten abgeleitet. Das erhöht die Stabilität und Sicherheit der Installation.

Flexibel bei Trägerprofilen

Unterschiedliche Trägerprofil-Dimensionen ermöglichen grössere Pfettenabstände, wodurch die Flexibilität bei der Planung und Montage auf Sandwichdächern erhöht wird.

Einfache Montage

Der vormontierter EPDMGummi erleichtert die Montage und sorgt für zusätzliche Abdichtung – ideal für Aluminiumund Stahltrapezblechdächer.

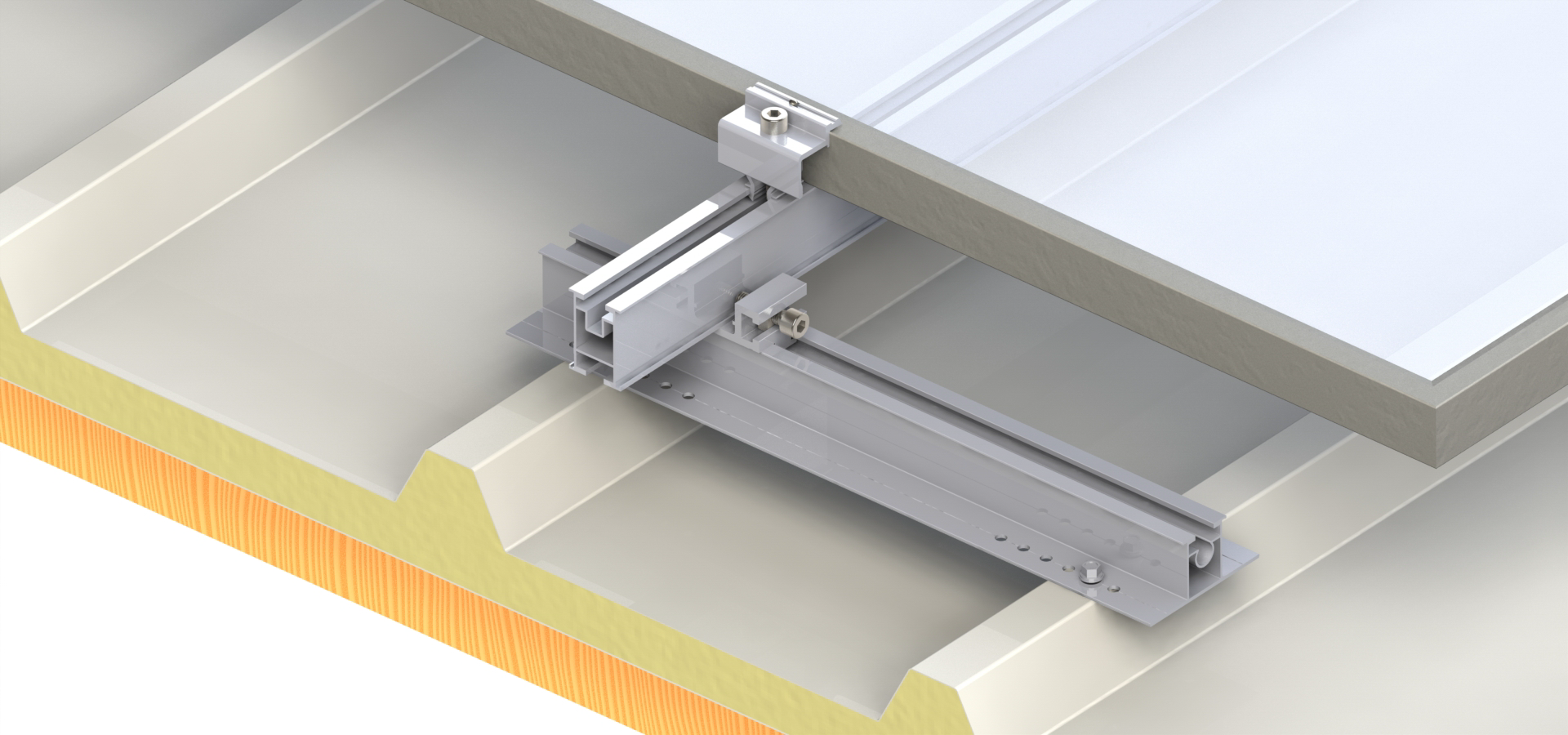

pv klemmsystem trapezblech plus as 2 1 sandwichdach uebersicht

So steigerst du spielend deine Effizienz

Dank smarter Planungssoftware und hochwertiger Komponenten lässt sich das TRIENERGY-Klemmsystem sicher und effizient auf Trapezblechdächern installieren. Es bietet eine ökonomische und sichere Lösung für viele Anwendungen – von kleinen Projekten bis zu grossen Gewerbeanlagen.

Schnell und unkompliziert montiert

Die Trapezblechbrücke ermöglicht eine schnelle und einfache Installation. Das System reduziert den Montageaufwand deutlich.

Optimale Planung

Mit der Planungssoftware planst du deine PV-Anlage effizient. Von der Modulausrichtung bis zur Befestigung wird alles exakt berechnet.

Dauerhaft sicher und stabil

Die Verschraubung garantiert maximale Stabilität und Langlebigkeit. Die EPDM-Gummidichtungen schützen vor Feuchtigkeit und gewährleisten eine dauerhaft zuverlässige Verbindung.

Flexible Einsatzmöglichkeiten

Dank der durchdachten Konstruktionsweise können Module sowohl vertikal als auch horizontal montiert werden – für maximale Anpassungsfähigkeit an Projektanforderungen.

Komponenten des Systems

pv klemmsystem trapezblech plus as 2 1 sandwichdach tbb 400 ohne hintergrund sj
TRIENERGY TrapezblechbrĂĽcke 2.1 L Plus 400

Art.-Nr. 1513420

Sickenabstand: 100-333 mm

pv klemmsystem trapezblech plus as 2 1 sandwichdach tp 45
TRIENERGY Trägerprofil

Art.-Nr. 1513424

pv klemmsystem trapezblech plus as 2 1 sandwichdach profilverbinder
TRIENERGY Profilverbinder

Art.-Nr. 1513428

pv klemmsystem trapezblech plus as 2 1 sandwichdach kreuzverbinder 2 1
TRIENERGY Kreuzverbinder 2.1

Art.-Nr. 1513406

pv klemmsystem trapezblech plus as 2 1 sandwichdach bohrschraube
TRIENERGY Bohrschraube

Art.-Nr. auf Anfrage

Technische Daten

Verwendung Klemmsystem auf TrapezblechbrĂĽcke
Verwendungsarten Sandwichdach
Dachneigung 5° – 35°
Min. Blechdicke Stahlblech min. 0,4 mm
Aluminium min. 0,5 mm
Hochsickenabstand 100 – 333 mm
Anbindung 4 Stk. Bohrschrauben (Schraubverbindung direkt in das Trapezblech)
Montage Dachparallel, Kreuzverbund
Abstand vom Dachrand Dachbereiche F und G können gem. EN 1991-1-4 belegt werden
Modulausrichtung Horizontal
Modulabmessungen Länge und Breite beliebig
Max. Modulfeldgrösse 12 Meter in Modul-Klemmrichtung
Max. Schnee-/Windlasten Werden projektspezifisch mittels Online-Software Solar Pro.Tool ermittelt
Max. Gebäudehöhe 25 m (höher auf Anfrage)
Dachbeschaffenheit Die statische Tragfähigkeit der Dachkonstruktion und des Gebäudetragwerks ist bauseits sicherzustellen
Materialien Tragende Komponenten aus salzwasserbeständigem Aluminium EN AW 6063T66 und Edelstahl 1.4301; Unterlegscheiben, Schrauben und Gewindeplatten: rostfreier Edelstahl 1.4301 (A2-70)
Garantie 15 Jahre

Für jede Anforderung die optimale Montagelösung

Die Montagesysteme von TRIENERGY Solutions bündeln über 30 Jahre Photovoltaikerfahrung. Unsere Produkte bieten optimale PV-Montagelösungen für die verschiedensten Anforderungen . Dabei legen wir besonderen Wert auf die hochwertige Verarbeitung der Komponenten, die Herkunft und umweltschonende Beschaffenheit der Materialien und auf die Langlebigkeit der Unterkonstruktion.
